Жгут проводов (часть 3)

Жгут проводов (часть 3)

← Жгут проводов (часть 2) Жгут проводов (часть 4) →

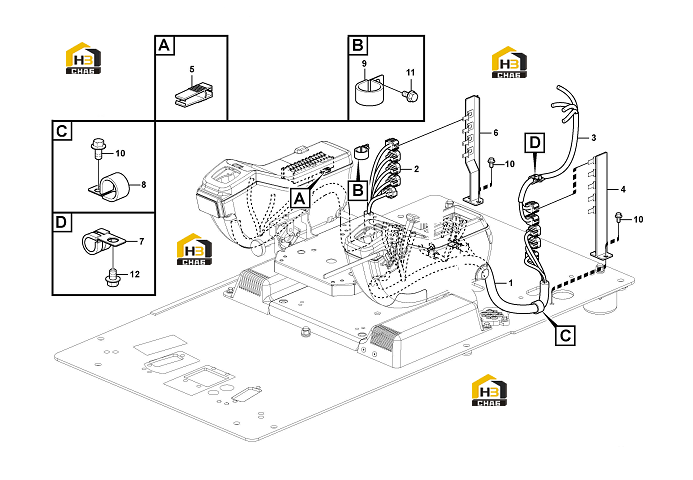

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Wiring harness
Каталожный номер:11214725
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Wiring harness
Каталожный номер:11214726
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Wiring harness
Каталожный номер:11211358
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bracket
Каталожный номер:11219627
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Puller
Каталожный номер:11210476
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bracket
Каталожный номер:11219628
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Clip
Каталожный номер:11210255
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Clip
Каталожный номер:11210259
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Clip
Каталожный номер:11210260
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Flange screw
Каталожный номер:11210034
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Flange screw
Каталожный номер:11210036
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Flange screw
Каталожный номер:11210042
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Fuse
Каталожный номер:11214265
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Fuse
Каталожный номер:11214266
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Fuse
Каталожный номер:11211867
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Fuse
Каталожный номер:11214268
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Fuse
Каталожный номер:11214269
Комплект:1
Примечание:
