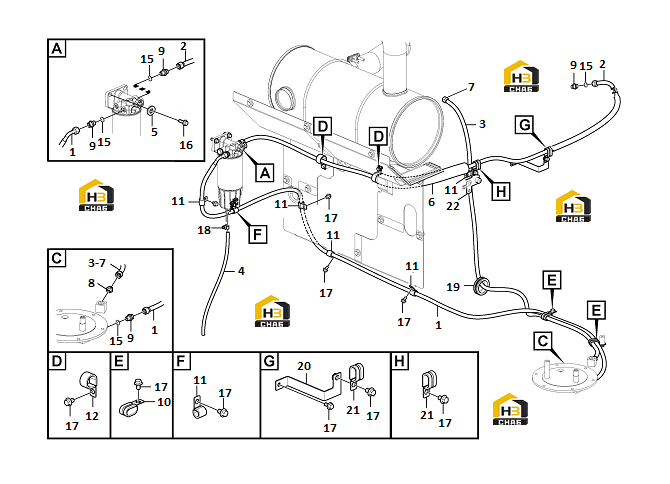

Узел топливопровода

← Комплектующие топливного бака Водоотделитель →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fuel hose

Каталожный номер:11217751

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose

Каталожный номер:11212353

Комплект:1

Примечание:

№ на схеме:3

Наименование:Fuel hose

Каталожный номер:26010005391

Комплект:1

Примечание:

№ на схеме:4

Наименование:Drain hose

Каталожный номер:11211809

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plain washer

Каталожный номер:11210197

Комплект:2

Примечание:

№ на схеме:6

Наименование:Cover

Каталожный номер:11212367

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose clamp

Каталожный номер:11210026

Комплект:3

Примечание:

№ на схеме:8

Наименование:Nipple

Каталожный номер:26010005351

Комплект:1

Примечание:

№ на схеме:9

Наименование:Nipple

Каталожный номер:11210073

Комплект:4

Примечание:

№ на схеме:10

Наименование:Clip

Каталожный номер:11210696

Комплект:2

Примечание:

№ на схеме:11

Наименование:Clip

Каталожный номер:11210810

Комплект:5

Примечание:

№ на схеме:12

Наименование:Clip

Каталожный номер:11210473

Комплект:3

Примечание:

№ на схеме:13

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:14

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:15

Наименование:Plane gasket

Каталожный номер:11211711

Комплект:2

Примечание:

№ на схеме:16

Наименование:Hexagon screw

Каталожный номер:11210124

Комплект:2

Примечание:

№ на схеме:17

Наименование:Flange screw

Каталожный номер:11210036

Комплект:12

Примечание:

№ на схеме:18

Наименование:Clamp

Каталожный номер:11214818

Комплект:1

Примечание:

№ на схеме:19

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:20

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:21

Наименование:Clip

Каталожный номер:11210434

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bracket

Каталожный номер:11219636

Комплект:1

Примечание:
