Узел шланга регулирующего клапана (часть 2)

Узел шланга регулирующего клапана (часть 2)

← Комплектующие гидронасоса Сервосистема (часть 3) →

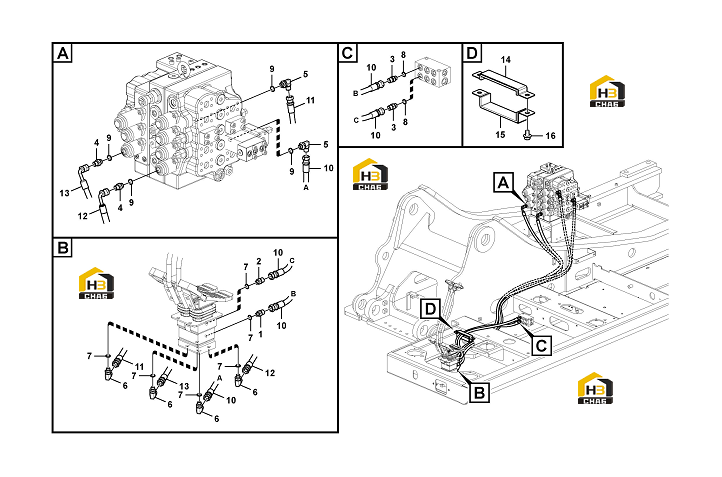

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Connector
Каталожный номер:11211315
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Nipple
Каталожный номер:11211678
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Connector
Каталожный номер:11211685
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Connector
Каталожный номер:11211673
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Nipple
Каталожный номер:11211690
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Nipple
Каталожный номер:11211693
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-ring
Каталожный номер:11210133
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:O-ring
Каталожный номер:11210006
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-ring
Каталожный номер:11210135
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose assembly
Каталожный номер:11217100
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose assembly
Каталожный номер:11217053
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hose
Каталожный номер:11217360
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hose
Каталожный номер:11217361
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Clamp
Каталожный номер:11210861
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Plate
Каталожный номер:11210899
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Flange screw
Каталожный номер:11210036
Комплект:2
Примечание:
