Система впуска воздуха

Система впуска воздуха

← Система выхлопная Комплектующие радиатора →

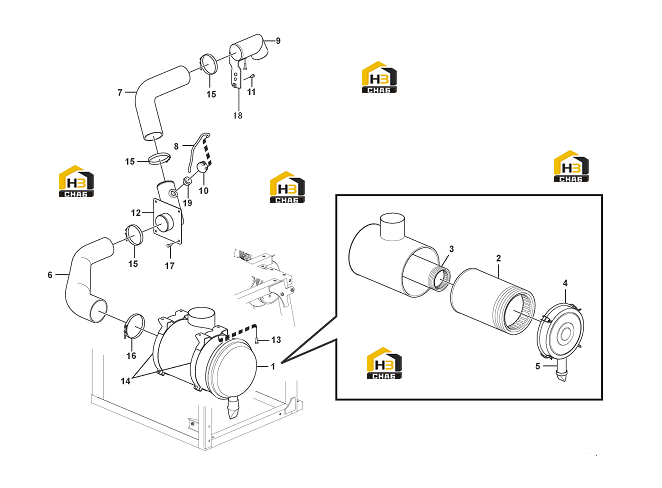

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Air cleaner
Каталожный номер:11212346
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Air filter insert
Каталожный номер:4110000763001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Air filter insert
Каталожный номер:4110000763002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Cover
Каталожный номер:11212298
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Valve
Каталожный номер:11212288
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose
Каталожный номер:11214452
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose
Каталожный номер:11212354
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose
Каталожный номер:11210054
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Tube
Каталожный номер:11212904
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Vacuum switch
Каталожный номер:11211144
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Flange screw
Каталожный номер:11210039
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Tube
Каталожный номер:11212332
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Flange screw
Каталожный номер:11210032
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Clamp
Каталожный номер:11212365
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Clamp
Каталожный номер:11211650
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Clamp
Каталожный номер:11214257
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Flange screw
Каталожный номер:11210034
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Bracket
Каталожный номер:11212905
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Connector
Каталожный номер:11210293
Комплект:1
Примечание:
