Система гидравлическая рабочая (часть 2)

Система гидравлическая рабочая (часть 2)

← Система гидравлическая рабочая (часть 1) Сервосистема (часть 2) →

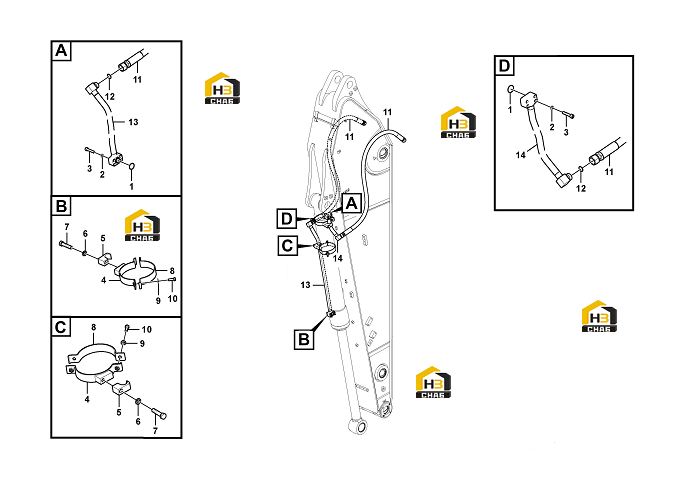

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:O-ring
Каталожный номер:11221586
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Spring washer
Каталожный номер:11210064
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hex. socket screw
Каталожный номер:11212046
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Clamp
Каталожный номер:14405755
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Clamp
Каталожный номер:11211938
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Spring washer
Каталожный номер:11210067
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hexagon screw
Каталожный номер:11210104
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Clamp
Каталожный номер:14408324
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Plain washer
Каталожный номер:11210197
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hexagon screw
Каталожный номер:11210124
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose
Каталожный номер:11217278
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O-ring
Каталожный номер:11210114
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Pipe
Каталожный номер:11214663
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Pipe
Каталожный номер:11214662
Комплект:1
Примечание:
