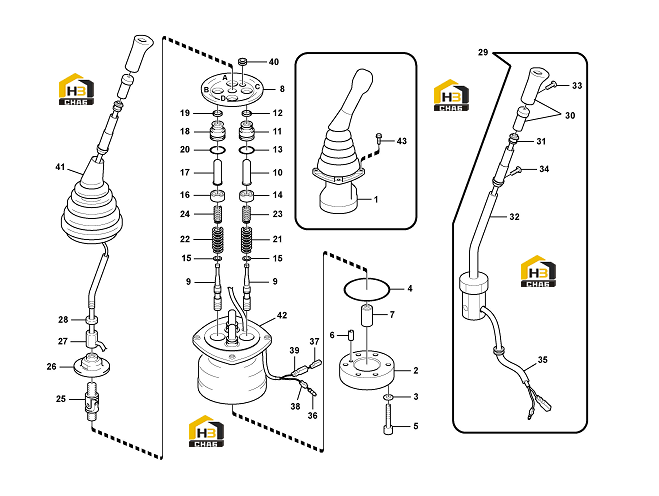

Сервосистема (часть 6)

← Сервосистема (часть 5) Заглушка и кольцо гидравлической системы →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Control valve

Каталожный номер:11210856

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plate

Каталожный номер:11211597

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:11211510

Комплект:2

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:11211590

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw

Каталожный номер:11210244

Комплект:2

Примечание:

№ на схеме:6

Наименование:Spring pin

Каталожный номер:11211553

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bushing

Каталожный номер:11211593

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plate

Каталожный номер:11211596

Комплект:1

Примечание:

№ на схеме:9

Наименование:Slide

Каталожный номер:11210252

Комплект:4

Примечание:

№ на схеме:10

Наименование:Rod

Каталожный номер:11211511

Комплект:2

Примечание:

№ на схеме:11

Наименование:Plug

Каталожный номер:11211572

Комплект:2

Примечание:

№ на схеме:12

Наименование:Sealing ring

Каталожный номер:11211515

Комплект:2

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:11210137

Комплект:2

Примечание:

№ на схеме:14

Наименование:Spring support

Каталожный номер:11211584

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:11211509

Комплект:4

Примечание:

№ на схеме:16

Наименование:Spring support

Каталожный номер:11211583

Комплект:2

Примечание:

№ на схеме:17

Наименование:Rod

Каталожный номер:11211512

Комплект:2

Примечание:

№ на схеме:18

Наименование:Plug

Каталожный номер:11211572

Комплект:2

Примечание:

№ на схеме:19

Наименование:Sealing ring

Каталожный номер:11211515

Комплект:2

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:11210137

Комплект:2

Примечание:

№ на схеме:21

Наименование:Spring

Каталожный номер:11210774

Комплект:2

Примечание:

№ на схеме:22

Наименование:Spring

Каталожный номер:11210432

Комплект:2

Примечание:

№ на схеме:23

Наименование:Spring

Каталожный номер:11211585

Комплект:2

Примечание:

№ на схеме:24

Наименование:Spring

Каталожный номер:11211586

Комплект:2

Примечание:

№ на схеме:25

Наименование:Constant velocity joint

Каталожный номер:11211514

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plate

Каталожный номер:11211595

Комплект:1

Примечание:

№ на схеме:27

Наименование:Nut

Каталожный номер:11211516

Комплект:1

Примечание:

№ на схеме:28

Наименование:Lock nut

Каталожный номер:11211513

Комплект:1

Примечание:

№ на схеме:29

Наименование:Handle

Каталожный номер:11211591

Комплект:1

Примечание:

№ на схеме:30

Наименование:Knob

Каталожный номер:11211592

Комплект:1

Примечание:

№ на схеме:31

Наименование:Switch

Каталожный номер:11211588

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bar

Каталожный номер:11211582

Комплект:1

Примечание:

№ на схеме:33

Наименование:Screw

Каталожный номер:11211579

Комплект:1

Примечание:

№ на схеме:34

Наименование:Screw

Каталожный номер:11211571

Комплект:2

Примечание:

№ на схеме:35

Наименование:Tube

Каталожный номер:11211580

Комплект:1

Примечание:

№ на схеме:36

Наименование:Terminal

Каталожный номер:11211517

Комплект:1

Примечание:

№ на схеме:37

Наименование:Terminal

Каталожный номер:11211518

Комплект:1

Примечание:

№ на схеме:38

Наименование:Sleeve

Каталожный номер:11210770

Комплект:1

Примечание:

№ на схеме:39

Наименование:Sleeve

Каталожный номер:11210771

Комплект:1

Примечание:

№ на схеме:40

Наименование:Bushing

Каталожный номер:11211594

Комплект:1

Примечание:

№ на схеме:41

Наименование:Bellows

Каталожный номер:11211568

Комплект:1

Примечание:

№ на схеме:42

Наименование:Valve body

Каталожный номер:11211589

Комплект:1

Примечание:

№ на схеме:43

Наименование:Flange screw

Каталожный номер:11210041

Комплект:8

Примечание:

№ на схеме:44

Наименование:Sealing kit

Каталожный номер:11211587

Комплект:1

Примечание:

№ на схеме:45

Наименование:Control valve

Каталожный номер:11210857

Комплект:1

Примечание:

№ на схеме:46

Наименование:Knob

Каталожный номер:11210253

Комплект:1

Примечание:
