Накладка защитная

Накладка защитная

← Дверь кабины оператора Зеркало заднего вида (часть 1) →

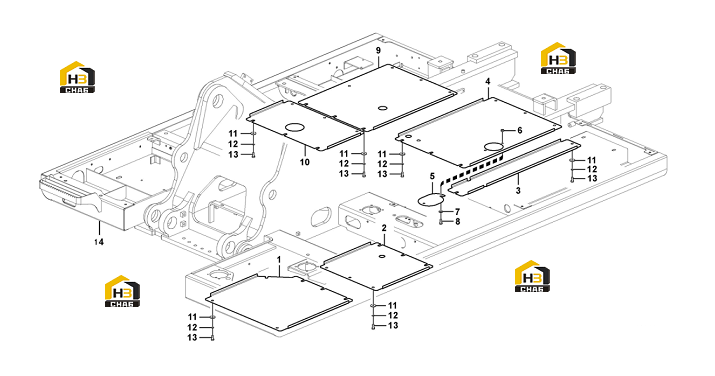

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Protecting plate
Каталожный номер:14402460
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Cover_lh rear
Каталожный номер:14402461
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Cover
Каталожный номер:11216784
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Cover
Каталожный номер:11218886
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Plate
Каталожный номер:11210750
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Nut
Каталожный номер:11211628
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Plain washer
Каталожный номер:11210198
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hexagon screw
Каталожный номер:11210098
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Cover
Каталожный номер:11214292
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Protecting plate
Каталожный номер:14402735
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:11210695
Комплект:34
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Spring washer
Каталожный номер:11210065
Комплект:34
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:-
Каталожный номер:-
Комплект:34
Примечание:-
0 ₽
шт
№ на схеме:14
Наименование:Hexagon screw
Каталожный номер:11210098
Комплект:34
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Superstructure frame
Каталожный номер:11219034
Комплект:1
Примечание:
