Ковш в сборе

Ковш в сборе

← Система гидравлическая рабочая (часть 3) Крепление ковша →

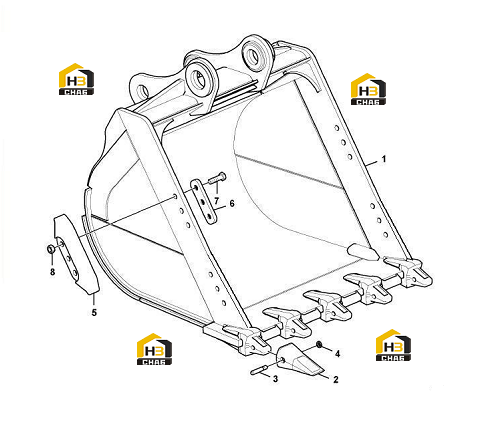

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bucket
Каталожный номер:26180006512
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Tooth
Каталожный номер:11211887
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pin
Каталожный номер:11214174
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Retainer
Каталожный номер:11214175
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Plate
Каталожный номер:11217220
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Plate
Каталожный номер:11214665
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hexagon screw
Каталожный номер:11214666
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hexagon nut
Каталожный номер:11214279
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Adapter
Каталожный номер:11217123
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Cutting edge
Каталожный номер:26180006531
Комплект:1
Примечание:
