Жгут проводов (часть 2)

Жгут проводов (часть 2)

← Жгут проводов основного кабеля Жгут проводов (часть 3) →

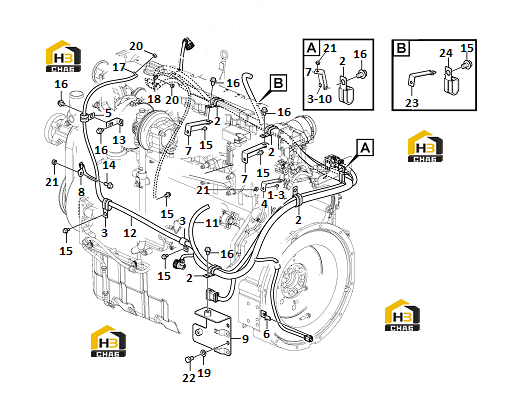

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hexagon screw
Каталожный номер:11210214
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Strip clamp
Каталожный номер:14400340
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Spring washer
Каталожный номер:11210064
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bracket
Каталожный номер:11212297
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Strip clamp
Каталожный номер:14400342
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Clip
Каталожный номер:11210524
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bracket
Каталожный номер:26370003871
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Clip
Каталожный номер:11210537
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bracket
Каталожный номер:11219638
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Flange screw
Каталожный номер:11210034
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Cable
Каталожный номер:11214602
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Wiring harness
Каталожный номер:11218899
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bracket
Каталожный номер:14402824
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Flange screw
Каталожный номер:11210032
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Flange screw
Каталожный номер:11210033
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Flange screw
Каталожный номер:11210036
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Kongbai (пустой номер)
Каталожный номер:Kongbai (пустой)
Комплект:1
Примечание:Kongbai (нет номера)
0 ₽
шт
№ на схеме:18
Наименование:Washer
Каталожный номер:11210058
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Washer
Каталожный номер:11210059
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Hexagon nut
Каталожный номер:11210129
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Hexagon nut
Каталожный номер:11210130
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Hexagon screw
Каталожный номер:11210189
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Bracket
Каталожный номер:26370003861
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Clamp
Каталожный номер:11210761
Комплект:1
Примечание:
