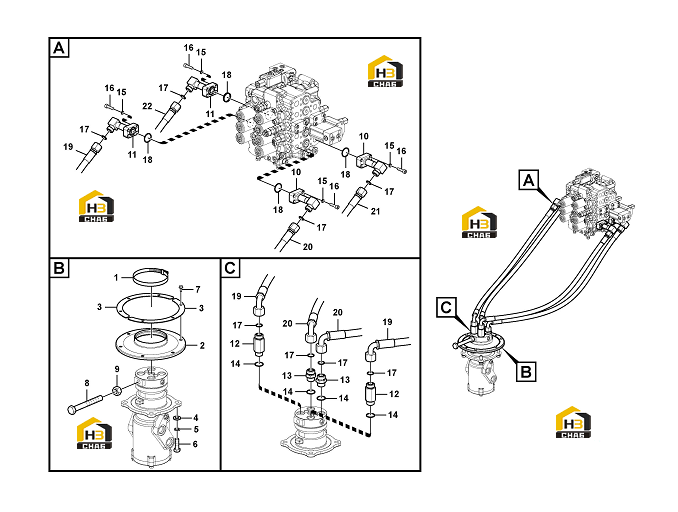

Узел вращающегося гидравлического трубопровода

← Бак для гидравлической жидкости в сборе Линия шарнирного соединения →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw clamp

Каталожный номер:11211646

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sealing ring

Каталожный номер:11210674

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plate

Каталожный номер:11210673

Комплект:2

Примечание:

№ на схеме:4

Наименование:Kongbai (пустой номер)

Каталожный номер:Kongbai (пустой)

Комплект:4

Примечание:Kongbai (нет номера)

№ на схеме:5

Наименование:Spring washer

Каталожный номер:11210067

Комплект:4

Примечание:

№ на схеме:6

Наименование:Hexagon screw

Каталожный номер:11210103

Комплект:4

Примечание:

№ на схеме:7

Наименование:Flange screw

Каталожный номер:11210038

Комплект:6

Примечание:

№ на схеме:8

Наименование:Hexagon screw

Каталожный номер:11210210

Комплект:1

Примечание:

№ на схеме:9

Наименование:Nut

Каталожный номер:11210196

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pipe

Каталожный номер:11217035

Комплект:2

Примечание:

№ на схеме:11

Наименование:Pipe

Каталожный номер:11217036

Комплект:2

Примечание:

№ на схеме:12

Наименование:Nipple

Каталожный номер:11211908

Комплект:2

Примечание:

№ на схеме:13

Наименование:Connector

Каталожный номер:11211707

Комплект:2

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:11210144

Комплект:4

Примечание:

№ на схеме:15

Наименование:Spring washer

Каталожный номер:11210064

Комплект:16

Примечание:

№ на схеме:16

Наименование:Hex. socket screw

Каталожный номер:11210151

Комплект:16

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:11212396

Комплект:8

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:11221049

Комплект:4

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:11217275

Комплект:2

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:11217272

Комплект:2

Примечание:
