NEW LGCE (SDLG) LG6250E (2018.02) Code 11212350/
Система зубчатая

Система зубчатая

← Палец гидроцилиндра в сборе (часть 2) Пластина защитная нижняя →

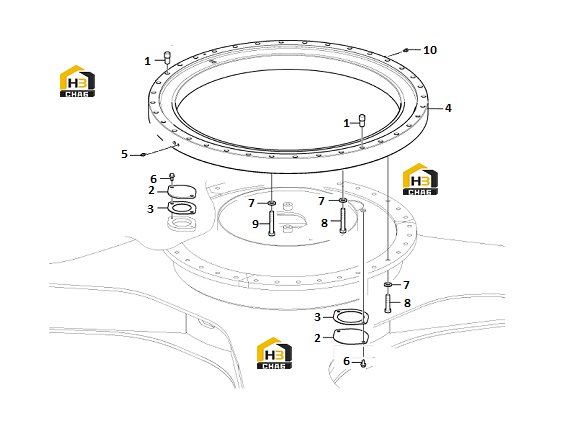

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pin
Каталожный номер:11210666
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Cover
Каталожный номер:11210667
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Gasket
Каталожный номер:11210668
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Swing gear
Каталожный номер:11216866
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Lubricating nipple
Каталожный номер:11210001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Flange screw
Каталожный номер:11210034
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Plain washer
Каталожный номер:11210203
Комплект:36
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hexagon screw
Каталожный номер:11212445
Комплект:31
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hexagon screw
Каталожный номер:11212446
Комплект:36
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Lubricating nipple
Каталожный номер:11222967
Комплект:1
Примечание:
