Система кондиционирования воздуха

Система кондиционирования воздуха

← Ярлык, лого, опознавательные знаки (часть 4) Конденсатор (11810) →

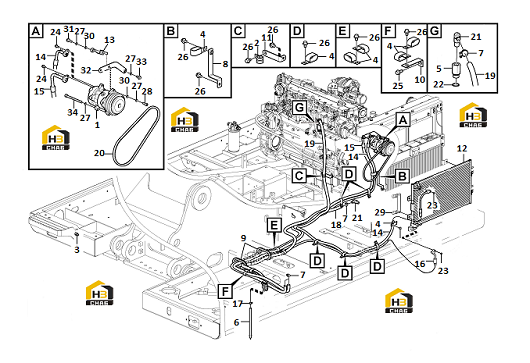

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Compressor
Каталожный номер:14402470
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Clip
Каталожный номер:11210258
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Sensor
Каталожный номер:11210286
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Clip
Каталожный номер:11214785
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Connector
Каталожный номер:11210900
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Drain hose
Каталожный номер:11210410
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Clip
Каталожный номер:11223170
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bracket
Каталожный номер:14405801
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Grommet
Каталожный номер:11210603
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bracket
Каталожный номер:11210613
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bracket
Каталожный номер:11210741
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Condenser_assy combined
Каталожный номер:14401133
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Tensioner
Каталожный номер:11210794
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hose
Каталожный номер:11220519
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hose
Каталожный номер:11212710
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Hose
Каталожный номер:11214357
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Clip
Каталожный номер:11211060
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Hose
Каталожный номер:11212712
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Hose
Каталожный номер:11220965
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:V-belt
Каталожный номер:14405804
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Nipple
Каталожный номер:11210896
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Gasket
Каталожный номер:11211713
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Flange nut
Каталожный номер:11210029
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Screw
Каталожный номер:11214756
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Flange screw
Каталожный номер:11210034
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Flange screw
Каталожный номер:11210036
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Spring washer
Каталожный номер:11210064
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Hex. socket screw
Каталожный номер:11210150
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Bracket
Каталожный номер:11223061
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Washer
Каталожный номер:4110001270
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Hexagon screw
Каталожный номер:11210124
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Bracket
Каталожный номер:14405926
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Hex. socket screw
Каталожный номер:11212974
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Hex. socket screw
Каталожный номер:11210151
Комплект:2
Примечание:
