Шасси, комплект пружин

← Цепь гусеничная Комплектующие направляющего колеса →

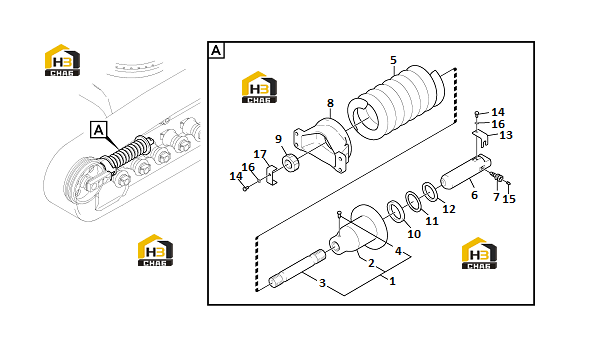

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder block

Каталожный номер:11217746

Комплект:1

Примечание:

№ на схеме:2

Наименование:Body

Каталожный номер:11212405

Комплект:1

Примечание:

№ на схеме:3

Наименование:Vise rod

Каталожный номер:11212399

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hexagon screw

Каталожный номер:11210123

Комплект:1

Примечание:

№ на схеме:5

Наименование:Spring tensioner

Каталожный номер:11219382

Комплект:1

Примечание:

№ на схеме:6

Наименование:Piston

Каталожный номер:11210702

Комплект:1

Примечание:

№ на схеме:7

Наименование:Valve

Каталожный номер:11217664

Комплект:1

Примечание:

№ на схеме:8

Наименование:Yoke

Каталожный номер:11214367

Комплект:1

Примечание:

№ на схеме:9

Наименование:Nut

Каталожный номер:11212403

Комплект:1

Примечание:

№ на схеме:10

Наименование:Sealing

Каталожный номер:11217661

Комплект:1

Примечание:

№ на схеме:11

Наименование:Sealing ring

Каталожный номер:11217662

Комплект:1

Примечание:

№ на схеме:12

Наименование:Sealing

Каталожный номер:11217663

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plate

Каталожный номер:11210682

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hexagon screw

Каталожный номер:11210122

Комплект:1

Примечание:

№ на схеме:15

Наименование:Lubricating nipple

Каталожный номер:11210001

Комплект:1

Примечание:

№ на схеме:16

Наименование:Spring washer

Каталожный номер:11210064

Комплект:2

Примечание:

№ на схеме:17

Наименование:Plate

Каталожный номер:11212402

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sealing kit

Каталожный номер:4110002162

Комплект:1

Примечание:

№ на схеме:19

Наименование:Spring tensioner

Каталожный номер:11219381

Комплект:2

Примечание:
