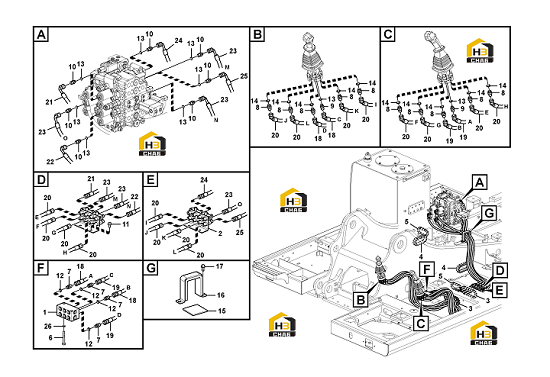

Сервосистема (часть 1)

← Комплектующие гидронасоса Сервосистема (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Block

Каталожный номер:11210905

Комплект:1

Примечание:

№ на схеме:2

Наименование:Valve

Каталожный номер:11210294

Комплект:1

Примечание:

№ на схеме:3

Наименование:Grommet

Каталожный номер:11210330

Комплект:2

Примечание:

№ на схеме:4

Наименование:Grommet

Каталожный номер:11210398

Комплект:2

Примечание:

№ на схеме:5

Наименование:Grommet

Каталожный номер:11210603

Комплект:2

Примечание:

№ на схеме:6

Наименование:Hexagon screw

Каталожный номер:11210127

Комплект:2

Примечание:

№ на схеме:7

Наименование:Connector

Каталожный номер:11211685

Комплект:4

Примечание:

№ на схеме:8

Наименование:Connector

Каталожный номер:11211673

Комплект:10

Примечание:

№ на схеме:9

Наименование:Connector

Каталожный номер:11211315

Комплект:2

Примечание:

№ на схеме:10

Наименование:Nipple

Каталожный номер:11211678

Комплект:7

Примечание:

№ на схеме:11

Наименование:Flange screw

Каталожный номер:11210034

Комплект:2

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:11210006

Комплект:4

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:11210133

Комплект:9

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:11210135

Комплект:10

Примечание:

№ на схеме:15

Наименование:Sponge

Каталожный номер:11210463

Комплект:1

Примечание:

№ на схеме:16

Наименование:Clamp

Каталожный номер:11210402

Комплект:1

Примечание:

№ на схеме:17

Наименование:Flange screw

Каталожный номер:11210038

Комплект:2

Примечание:

№ на схеме:18

Наименование:Hose assembly

Каталожный номер:11217079

Комплект:2

Примечание:

№ на схеме:19

Наименование:Hose assembly

Каталожный номер:11217080

Комплект:2

Примечание:

№ на схеме:20

Наименование:Hose assembly

Каталожный номер:11217081

Комплект:8

Примечание:

№ на схеме:21

Наименование:Hose assembly

Каталожный номер:14400685

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose assembly

Каталожный номер:11217091

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose assembly

Каталожный номер:11217092

Комплект:3

Примечание:

№ на схеме:24

Наименование:Hose assembly

Каталожный номер:14406244

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose

Каталожный номер:11217357

Комплект:1

Примечание:

№ на схеме:26

Наименование:Spring washer

Каталожный номер:11210064

Комплект:2

Примечание:
