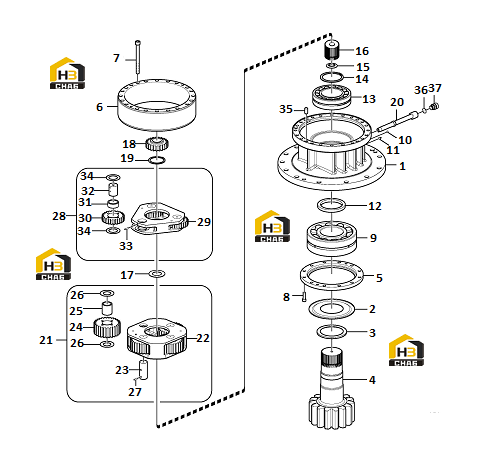

Редуктор роторный

← Магнитофон Двигатель перемещения →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Kongbai (пустой номер)

Каталожный номер:Kongbai (пустой)

Комплект:1

Примечание:Kongbai (нет номера)

№ на схеме:2

Наименование:Ring

Каталожный номер:11212192

Комплект:1

Примечание:

№ на схеме:3

Наименование:Collar

Каталожный номер:11212193

Комплект:1

Примечание:

№ на схеме:4

Наименование:Shaft

Каталожный номер:11212194

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cover

Каталожный номер:11212195

Комплект:1

Примечание:

№ на схеме:6

Наименование:Gear

Каталожный номер:11212196

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hex. socket screw

Каталожный номер:11212197

Комплект:16

Примечание:

№ на схеме:8

Наименование:Hex. socket screw

Каталожный номер:11210153

Комплект:12

Примечание:

№ на схеме:9

Наименование:Bearing

Каталожный номер:11212198

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plug

Каталожный номер:11212199

Комплект:1

Примечание:

№ на схеме:11

Наименование:Lubricating nipple

Каталожный номер:11210001

Комплект:1

Примечание:

№ на схеме:12

Наименование:Sealing

Каталожный номер:11212200

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bearing

Каталожный номер:11212201

Комплект:1

Примечание:

№ на схеме:14

Наименование:Retaining ring

Каталожный номер:11214813

Комплект:1

Примечание:

№ на схеме:15

Наименование:Thrust ring

Каталожный номер:11211404

Комплект:1

Примечание:

№ на схеме:16

Наименование:Gear

Каталожный номер:11212203

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring

Каталожный номер:11212204

Комплект:1

Примечание:

№ на схеме:18

Наименование:Gear

Каталожный номер:11212205

Комплект:1

Примечание:

№ на схеме:19

Наименование:Spacer ring

Каталожный номер:11212206

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pipe

Каталожный номер:11210769

Комплект:1

Примечание:

№ на схеме:21

Наименование:Planet carrier

Каталожный номер:11212207

Комплект:1

Примечание:

№ на схеме:22

Наименование:Planet carrier

Каталожный номер:11219903

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pin

Каталожный номер:11212208

Комплект:4

Примечание:

№ на схеме:24

Наименование:Gear

Каталожный номер:11212209

Комплект:4

Примечание:

№ на схеме:25

Наименование:Bushing

Каталожный номер:11212210

Комплект:4

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:11212211

Комплект:8

Примечание:

№ на схеме:27

Наименование:Spring pin

Каталожный номер:11211660

Комплект:4

Примечание:

№ на схеме:28

Наименование:Planet carrier

Каталожный номер:11212212

Комплект:1

Примечание:

№ на схеме:29

Наименование:Planet carrier

Каталожный номер:11219904

Комплект:1

Примечание:

№ на схеме:30

Наименование:Gear

Каталожный номер:11212213

Комплект:3

Примечание:

№ на схеме:31

Наименование:Bearing

Каталожный номер:11212214

Комплект:3

Примечание:

№ на схеме:32

Наименование:Pin

Каталожный номер:11212215

Комплект:3

Примечание:

№ на схеме:33

Наименование:Spring pin

Каталожный номер:11211660

Комплект:3

Примечание:

№ на схеме:34

Наименование:Washer

Каталожный номер:11212211

Комплект:6

Примечание:

№ на схеме:35

Наименование:Pin

Каталожный номер:11214067

Комплект:2

Примечание:

№ на схеме:36

Наименование:Gasket

Каталожный номер:11210052

Комплект:1

Примечание:

№ на схеме:37

Наименование:Valve

Каталожный номер:11210523

Комплект:1

Примечание:

№ на схеме:38

Наименование:Swing gearbox

Каталожный номер:11212216

Комплект:1

Примечание:
