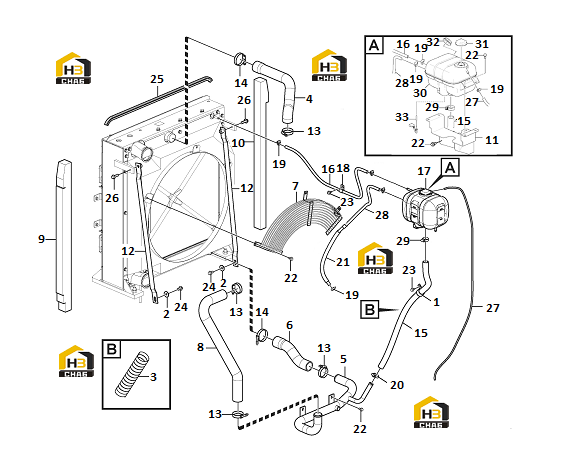

Радиатор с комплектующими

← Система крепления двигателя Замок зажигания →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clip

Каталожный номер:11210260

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plain washer

Каталожный номер:11223283

Комплект:2

Примечание:10.9 12.2X36X4.5

№ на схеме:3

Наименование:Guard

Каталожный номер:11212314

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:11212355

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pipe

Каталожный номер:11212321

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:11216849

Комплект:1

Примечание:

№ на схеме:7

Наименование:Fan shroud

Каталожный номер:11219072

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:11212357

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sponge

Каталожный номер:11223727

Комплект:1

Примечание:

№ на схеме:10

Наименование:Sponge

Каталожный номер:11223728

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bracket

Каталожный номер:14406394

Комплект:1

Примечание:

№ на схеме:12

Наименование:Stay

Каталожный номер:11223729

Комплект:2

Примечание:

№ на схеме:13

Наименование:Hose clamp

Каталожный номер:11211136

Комплект:4

Примечание:

№ на схеме:14

Наименование:Hose clamp

Каталожный номер:11211137

Комплект:2

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:11223731

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:14405494

Комплект:1

Примечание:

№ на схеме:17

Наименование:Expansion tank_5.4 liter capacity

Каталожный номер:14402031

Комплект:1

Примечание:

№ на схеме:18

Наименование:Clip

Каталожный номер:11223128

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose clamp

Каталожный номер:11210026

Комплект:5

Примечание:

№ на схеме:20

Наименование:Hose clamp

Каталожный номер:11210027

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose protection

Каталожный номер:11223732

Комплект:1

Примечание:

№ на схеме:22

Наименование:Screw

Каталожный номер:11222794

Комплект:13

Примечание:

№ на схеме:23

Наименование:Screw

Каталожный номер:11222793

Комплект:2

Примечание:

№ на схеме:24

Наименование:Flange screw

Каталожный номер:11223301

Комплект:2

Примечание:M12*25

№ на схеме:25

Наименование:Weatherstrip

Каталожный номер:11212368

Комплект:1

Примечание:

№ на схеме:26

Наименование:Flange screw

Каталожный номер:11223733

Комплект:2

Примечание:M12*40

№ на схеме:27

Наименование:Hose

Каталожный номер:14405496

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose

Каталожный номер:14405495

Комплект:1

Примечание:

№ на схеме:29

Наименование:Clamp

Каталожный номер:11223734

Комплект:1

Примечание:

№ на схеме:30

Наименование:Water tank

Каталожный номер:11223735

Комплект:1

Примечание:

№ на схеме:31

Наименование:Radiator cap

Каталожный номер:14403851

Комплект:1

Примечание:

№ на схеме:32

Наименование:Radiator cap

Каталожный номер:14403850

Комплект:1

Примечание:

№ на схеме:33

Наименование:Level sensor

Каталожный номер:11210240

Комплект:1

Примечание:
