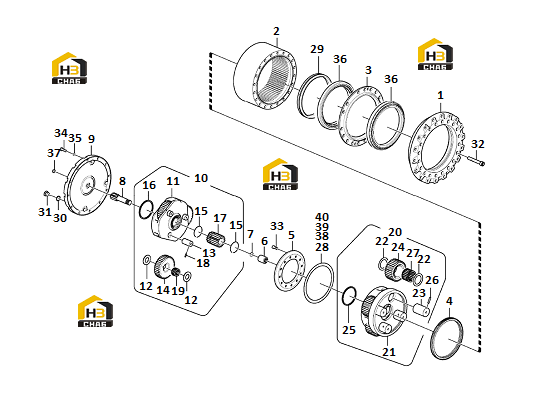

Передача зубчатая

← Педаль клапана дистанционного управления (часть 1) Заглушки для гидравлической системы →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Housing

Каталожный номер:11221079

Комплект:1

Примечание:

№ на схеме:2

Наименование:Gear

Каталожный номер:11221080

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sealing ring

Каталожный номер:11219044

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bushing

Каталожный номер:11219045

Комплект:1

Примечание:

№ на схеме:5

Наименование:Retaining ring

Каталожный номер:11219052

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bushing

Каталожный номер:11219066

Комплект:1

Примечание:

№ на схеме:7

Наименование:Retaining ring

Каталожный номер:11219070

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sun gear

Каталожный номер:11219065

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cover

Каталожный номер:14406496

Комплект:1

Примечание:

№ на схеме:10

Наименование:Center housing

Каталожный номер:11219050

Комплект:1

Примечание:

№ на схеме:11

Наименование:Center housing

Каталожный номер:11219057

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:11219062

Комплект:6

Примечание:

№ на схеме:13

Наименование:Pin

Каталожный номер:11219063

Комплект:3

Примечание:

№ на схеме:14

Наименование:Planet gear

Каталожный номер:11219061

Комплект:3

Примечание:

№ на схеме:15

Наименование:Retaining ring

Каталожный номер:11219060

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:11219059

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sun gear

Каталожный номер:11219058

Комплект:1

Примечание:

№ на схеме:18

Наименование:Spring pin

Каталожный номер:11211660

Комплект:3

Примечание:

№ на схеме:19

Наименование:Needle bearing

Каталожный номер:11211389

Комплект:3

Примечание:

№ на схеме:20

Наименование:Planet carrier

Каталожный номер:11219051

Комплект:1

Примечание:

№ на схеме:21

Наименование:Center housing

Каталожный номер:11219053

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:11219055

Комплект:8

Примечание:

№ на схеме:23

Наименование:Pin

Каталожный номер:11219056

Комплект:4

Примечание:

№ на схеме:24

Наименование:Planet gear

Каталожный номер:11219054

Комплект:4

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:11219059

Комплект:1

Примечание:

№ на схеме:26

Наименование:Spring pin

Каталожный номер:11219069

Комплект:4

Примечание:

№ на схеме:27

Наименование:Needle bearing

Каталожный номер:11219068

Комплект:4

Примечание:

№ на схеме:28

Наименование:Shim

Каталожный номер:11219046

Комплект:1

Примечание:

№ на схеме:29

Наименование:Sealing

Каталожный номер:11216870

Комплект:1

Примечание:

№ на схеме:30

Наименование:O-ring

Каталожный номер:11210135

Комплект:2

Примечание:

№ на схеме:31

Наименование:Plug

Каталожный номер:11214985

Комплект:2

Примечание:

№ на схеме:32

Наименование:Screw

Каталожный номер:11223506

Комплект:20

Примечание:

№ на схеме:33

Наименование:Screw

Каталожный номер:11219489

Комплект:12

Примечание:

№ на схеме:34

Наименование:Hexagon screw

Каталожный номер:11223382

Комплект:20

Примечание:M14*40

№ на схеме:35

Наименование:Spring washer

Каталожный номер:11223109

Комплект:20

Примечание:14.2X24.5X3.5

№ на схеме:36

Наименование:Bearing

Каталожный номер:11219041

Комплект:2

Примечание:

№ на схеме:37

Наименование:Pad

Каталожный номер:11211372

Комплект:1

Примечание:

№ на схеме:38

Наименование:Shim

Каталожный номер:11219047

Комплект:1

Примечание:

№ на схеме:39

Наименование:Shim

Каталожный номер:11219048

Комплект:1

Примечание:

№ на схеме:40

Наименование:Shim

Каталожный номер:11219064

Комплект:1

Примечание:
