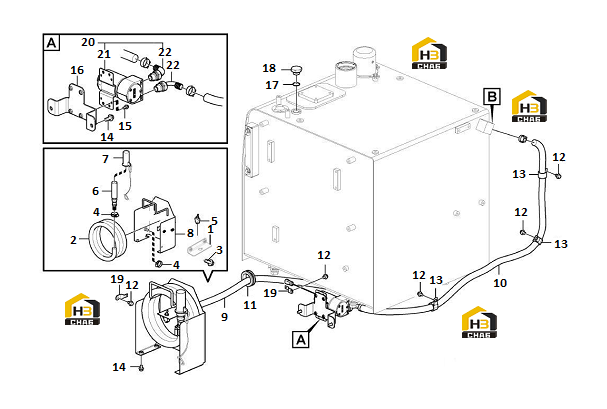

Комплектующие топливного насоса

← Датчик импульсный Муфта эластичная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bracket

Каталожный номер:14400486

Комплект:1

Примечание:

№ на схеме:2

Наименование:Fuel hose

Каталожный номер:14400485

Комплект:1

Примечание:

№ на схеме:3

Наименование:Six point socket screw

Каталожный номер:11210083

Комплект:2

Примечание:

№ на схеме:4

Наименование:Hose clamp

Каталожный номер:11216507

Комплект:2

Примечание:

№ на схеме:5

Наименование:Toggle switch

Каталожный номер:11219881

Комплект:1

Примечание:

№ на схеме:6

Наименование:Valve

Каталожный номер:11216193

Комплект:1

Примечание:

№ на схеме:7

Наименование:Rubber cover

Каталожный номер:11219148

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bracket

Каталожный номер:14400484

Комплект:1

Примечание:

№ на схеме:9

Наименование:Fuel hose

Каталожный номер:14400488

Комплект:1

Примечание:

№ на схеме:10

Наименование:Fuel hose

Каталожный номер:11219156

Комплект:1

Примечание:

№ на схеме:11

Наименование:Grommet

Каталожный номер:11211808

Комплект:1

Примечание:

№ на схеме:12

Наименование:Flange screw

Каталожный номер:11210036

Комплект:3

Примечание:

№ на схеме:13

Наименование:Clip

Каталожный номер:11210259

Комплект:3

Примечание:

№ на схеме:14

Наименование:Flange screw

Каталожный номер:11210032

Комплект:7

Примечание:

№ на схеме:15

Наименование:Flange screw

Каталожный номер:11210038

Комплект:4

Примечание:

№ на схеме:16

Наименование:Bracket

Каталожный номер:14400491

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:11210169

Комплект:1

Примечание:

№ на схеме:18

Наименование:Plug

Каталожный номер:11210616

Комплект:1

Примечание:

№ на схеме:19

Наименование:Strip clamp

Каталожный номер:14400370

Комплект:2

Примечание:

№ на схеме:20

Наименование:Fuel pump

Каталожный номер:14400490

Комплект:1

Примечание:

№ на схеме:21

Наименование:Refueling pump

Каталожный номер:11219155

Комплект:1

Примечание:

№ на схеме:22

Наименование:Adapter

Каталожный номер:11216191

Комплект:2

Примечание:
