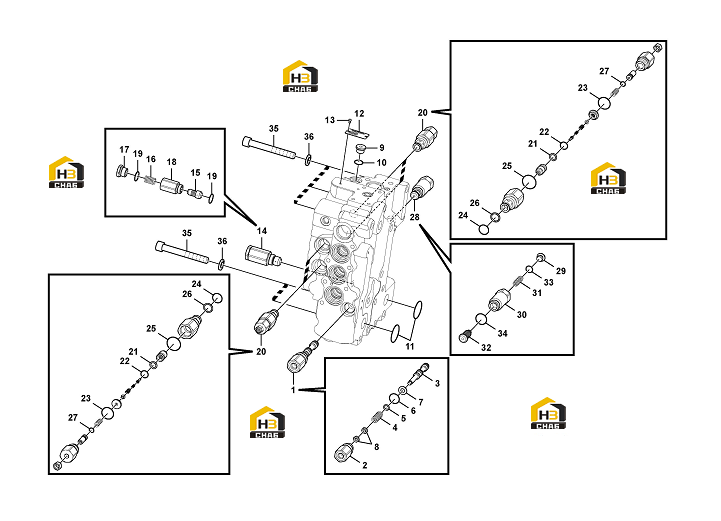

Клапан распределительный (часть 2)

← Клапан распределительный (часть 1) Клапан распределительный (часть 3) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Kongbai (пустой номер)

Каталожный номер:Kongbai (пустой)

Комплект:1

Примечание:Kongbai (нет номера)

№ на схеме:2

Наименование:Cover

Каталожный номер:11211440

Комплект:1

Примечание:

№ на схеме:3

Наименование:Slide

Каталожный номер:11221157

Комплект:1

Примечание:

№ на схеме:4

Наименование:Spring

Каталожный номер:11211456

Комплект:1

Примечание:

№ на схеме:5

Наименование:Shim

Каталожный номер:11211464

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:11210138

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plain washer

Каталожный номер:11210197

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hexagon nut

Каталожный номер:11210129

Комплект:2

Примечание:

№ на схеме:9

Наименование:Plug

Каталожный номер:11211699

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:11210135

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:11210145

Комплект:2

Примечание:

№ на схеме:12

Наименование:Name plate

Каталожный номер:11211952

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:11211953

Комплект:2

Примечание:

№ на схеме:14

Наименование:Valve

Каталожный номер:11211954

Комплект:1

Примечание:

№ на схеме:15

Наименование:Kongbai (пустой номер)

Каталожный номер:Kongbai (пустой)

Комплект:1

Примечание:Kongbai (нет номера)

№ на схеме:16

Наименование:Kongbai (пустой номер)

Каталожный номер:Kongbai (пустой)

Комплект:1

Примечание:Kongbai (нет номера)

№ на схеме:17

Наименование:Cap

Каталожный номер:11211955

Комплект:1

Примечание:

№ на схеме:18

Наименование:Spring

Каталожный номер:11211956

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:11210138

Комплект:2

Примечание:

№ на схеме:20

Наименование:Valve

Каталожный номер:11210555

Комплект:4

Примечание:

№ на схеме:21

Наименование:Ring

Каталожный номер:11211957

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:11211958

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:11210146

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:11210136

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:11210008

Комплект:1

Примечание:

№ на схеме:26

Наименование:Ring

Каталожный номер:11211068

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-ring

Каталожный номер:11210131

Комплект:1

Примечание:

№ на схеме:28

Наименование:Valve

Каталожный номер:11211959

Комплект:1

Примечание:

№ на схеме:29

Наименование:Cap

Каталожный номер:11211467

Комплект:1

Примечание:

№ на схеме:30

Наименование:Connection sleeve

Каталожный номер:11211441

Комплект:1

Примечание:

№ на схеме:31

Наименование:Spring

Каталожный номер:11211960

Комплект:1

Примечание:

№ на схеме:32

Наименование:Control plunger

Каталожный номер:11211437

Комплект:1

Примечание:

№ на схеме:33

Наименование:O-ring

Каталожный номер:11210133

Комплект:1

Примечание:

№ на схеме:34

Наименование:O-ring

Каталожный номер:11210138

Комплект:1

Примечание:

№ на схеме:35

Наименование:Hex. socket screw

Каталожный номер:11210246

Комплект:5

Примечание:

№ на схеме:36

Наименование:Washer

Каталожный номер:11210066

Комплект:5

Примечание:

№ на схеме:37

Наименование:Sealing kit

Каталожный номер:11210322

Комплект:1

Примечание:

№ на схеме:38

Наименование:Control valve

Каталожный номер:11214528

Комплект:1

Примечание:
