Жгут проводов (часть 1)

Жгут проводов (часть 1)

← Жгут проводов основного кабеля Жгут проводов (часть 2) →

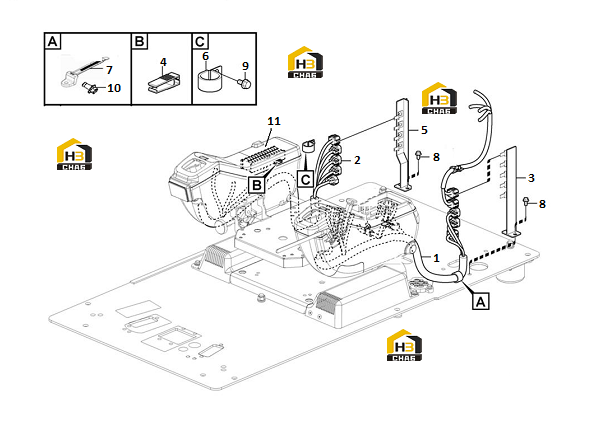

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Wiring harness
Каталожный номер:26370004432
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Wiring harness
Каталожный номер:26370004441
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bracket
Каталожный номер:11219627
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Puller
Каталожный номер:11210476
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bracket
Каталожный номер:11219628
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Clip
Каталожный номер:11210260
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Strip clamp
Каталожный номер:14400342
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Flange screw
Каталожный номер:11210034
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Screw
Каталожный номер:11214756
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Flange screw
Каталожный номер:11210032
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Decal
Каталожный номер:26370006631
Комплект:1
Примечание:
