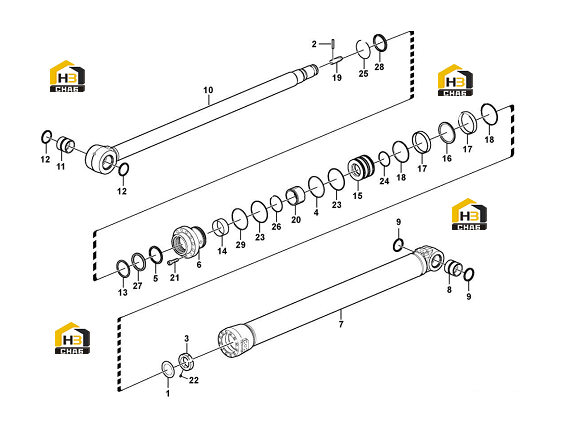

Цилиндр ковша

← Рычаг ковша Шатун ковшовой штанги →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:11210659

Комплект:1

Примечание:24C008020

№ на схеме:2

Наименование:Pin

Каталожный номер:11219864

Комплект:1

Примечание:

№ на схеме:3

Наименование:Lock nut

Каталожный номер:11210724

Комплект:1

Примечание:

№ на схеме:4

Наименование:Ring

Каталожный номер:11211796

Комплект:1

Примечание:24M31352B

№ на схеме:5

Наименование:Sealing

Каталожный номер:11211344

Комплект:1

Примечание:

№ на схеме:6

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:7

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:8

Наименование:Bushing

Каталожный номер:11210504

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sealing

Каталожный номер:11210870

Комплект:2

Примечание:24R308043

№ на схеме:10

Наименование:Rod

Каталожный номер:11210821

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bushing

Каталожный номер:11210504

Комплект:1

Примечание:

№ на схеме:12

Наименование:Sealing

Каталожный номер:11210870

Комплект:2

Примечание:24R308043

№ на схеме:13

Наименование:Ring

Каталожный номер:11211798

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bushing

Каталожный номер:11211804

Комплект:1

Примечание:

№ на схеме:15

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:16

Наименование:Sealing

Каталожный номер:11210407

Комплект:1

Примечание:24P513511

№ на схеме:17

Наименование:Wear ring

Каталожный номер:11211784

Комплект:2

Примечание:24G21350A

№ на схеме:18

Наименование:Sealing ring

Каталожный номер:11211801

Комплект:2

Примечание:24N013504

№ на схеме:19

Наименование:Cushion

Каталожный номер:11218716

Комплект:1

Примечание:

№ на схеме:20

Наименование:Rubber sleeve

Каталожный номер:11210539

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw

Каталожный номер:11214764

Комплект:13

Примечание:24T516605

№ на схеме:22

Наименование:Screw

Каталожный номер:11210743

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:11210182

Комплект:2

Примечание:24K01250A

№ на схеме:24

Наименование:O-ring

Каталожный номер:11210179

Комплект:1

Примечание:

№ на схеме:25

Наименование:Retaining ring

Каталожный номер:11211775

Комплект:1

Примечание:

№ на схеме:26

Наименование:Retaining ring

Каталожный номер:11211777

Комплект:1

Примечание:

№ на схеме:27

Наименование:Sealing

Каталожный номер:11211779

Комплект:1

Примечание:

№ на схеме:28

Наименование:Sealing

Каталожный номер:11211781

Комплект:1

Примечание:

№ на схеме:29

Наименование:Ring

Каталожный номер:11211792

Комплект:1

Примечание:24M313522

№ на схеме:30

Наименование:Sealing kit

Каталожный номер:11210965

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hydraulic cylinder

Каталожный номер:11217691

Комплект:1

Примечание:
