Цепь гусеничная

Цепь гусеничная

← Противовес Ограждение цепного рельса →

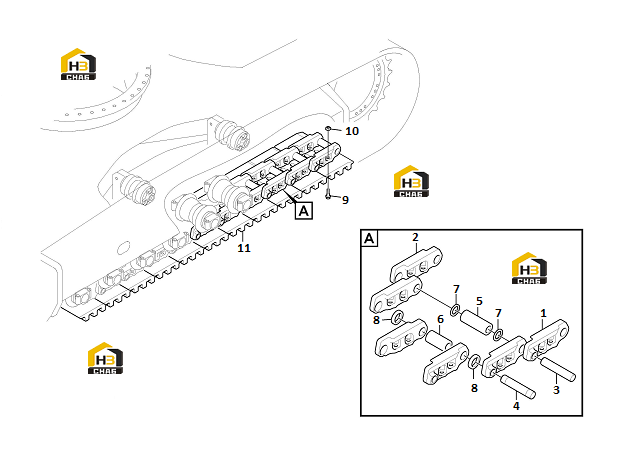

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Link
Каталожный номер:11211234
Комплект:49
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Link
Каталожный номер:11211235
Комплект:49
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pin
Каталожный номер:11210646
Комплект:48
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pin
Каталожный номер:11210720
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bushing
Каталожный номер:11210647
Комплект:48
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bushing
Каталожный номер:11210648
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Sealing ring
Каталожный номер:11210649
Комплект:96
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Spacer
Каталожный номер:11210719
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:11211056
Комплект:392
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Nut
Каталожный номер:11211058
Комплект:392
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Track shoe
Каталожный номер:14404235
Комплект:98
Примечание:600mm
0 ₽
шт
№ на схеме:12
Наименование:Link
Каталожный номер:11211233
Комплект:2
Примечание:
