Система гидравлическая

Система гидравлическая

← Бак для гидравлической жидкости в сборе Линия шарнирного соединения →

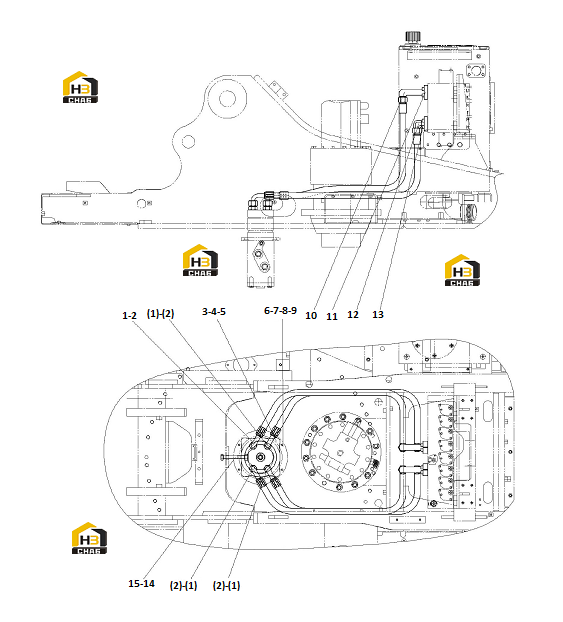

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose assembly
Каталожный номер:4120003041
Комплект:4
Примечание:F731C91C252512-1270
0 ₽
шт
№ на схеме:2
Наименование:Nipple
Каталожный номер:4120002243
Комплект:4
Примечание:GEO25SR1OMDCF
0 ₽
шт
№ на схеме:3
Наименование:Spring washer
Каталожный номер:11210067
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hexagon screw
Каталожный номер:11210103
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Plain washer
Каталожный номер:11210199
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Plate
Каталожный номер:11210673
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Sealing ring
Каталожный номер:11210674
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Screw clamp
Каталожный номер:11211646
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Screw
Каталожный номер:11214756
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Nipple
Каталожный номер:26140003041
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Flange half
Каталожный номер:4120001099
Комплект:2
Примечание:M2M2HK-16
0 ₽
шт
№ на схеме:12
Наименование:Nipple
Каталожный номер:4120003042
Комплект:2
Примечание:WFS64/25SOMDCF
0 ₽
шт
№ на схеме:13
Наименование:Screw
Каталожный номер:4011000467
Комплект:8
Примечание:GB16674-M12*45EpZn-8.8
0 ₽
шт
№ на схеме:14
Наименование:Nut
Каталожный номер:11210196
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hexagon screw
Каталожный номер:11210210
Комплект:1
Примечание:
