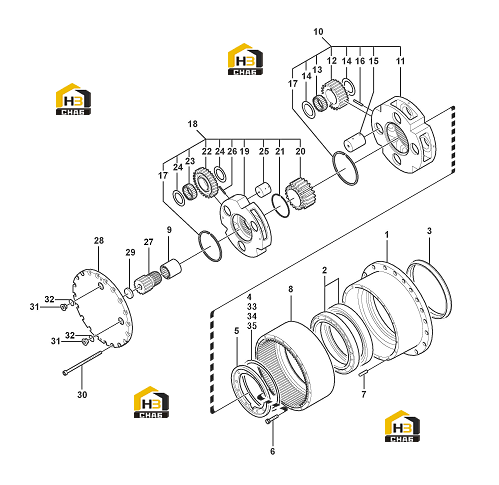

Редуктор бортовой

← Цилиндр ковша в сборе Комплектующие кабины (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Housing

Каталожный номер:11223501

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ball bearing

Каталожный номер:11223502

Комплект:2

Примечание:

№ на схеме:3

Наименование:Sealing

Каталожный номер:11223503

Комплект:1

Примечание:

№ на схеме:4

Наименование:Shim

Каталожный номер:11211375

Комплект:1

Примечание:

№ на схеме:5

Наименование:Retainer

Каталожный номер:11211374

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hexagon screw

Каталожный номер:11223044

Комплект:12

Примечание:

№ на схеме:7

Наименование:Pin

Каталожный номер:11213696

Комплект:2

Примечание:

№ на схеме:8

Наименование:Ring gear

Каталожный номер:11211380

Комплект:1

Примечание:

№ на схеме:9

Наименование:Snap-on coupling

Каталожный номер:11211379

Комплект:1

Примечание:

№ на схеме:10

Наименование:Gear shift lever carrier

Каталожный номер:11210591

Комплект:1

Примечание:

№ на схеме:11

Наименование:Planet carrier

Каталожный номер:11223504

Комплект:1

Примечание:

№ на схеме:12

Наименование:Planetary gear

Каталожный номер:11211384

Комплект:4

Примечание:

№ на схеме:13

Наименование:Needle bearing

Каталожный номер:11211383

Комплект:8

Примечание:

№ на схеме:14

Наименование:Thrust washer

Каталожный номер:11211382

Комплект:8

Примечание:

№ на схеме:15

Наименование:Pin

Каталожный номер:11210592

Комплект:4

Примечание:

№ на схеме:16

Наименование:Spring pin

Каталожный номер:11211660

Комплект:4

Примечание:

№ на схеме:17

Наименование:Thrust ring

Каталожный номер:11211385

Комплект:1

Примечание:

№ на схеме:18

Наименование:Planet carrier

Каталожный номер:11210595

Комплект:1

Примечание:

№ на схеме:19

Наименование:Planet carrier

Каталожный номер:11210596

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sun gear

Каталожный номер:11211386

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ring

Каталожный номер:11211387

Комплект:1

Примечание:

№ на схеме:22

Наименование:Planetary gear

Каталожный номер:11211391

Комплект:1

Примечание:

№ на схеме:23

Наименование:Needle bearing

Каталожный номер:11211389

Комплект:3

Примечание:

№ на схеме:24

Наименование:Thrust washer

Каталожный номер:11211388

Комплект:6

Примечание:

№ на схеме:25

Наименование:Pin

Каталожный номер:11211392

Комплект:3

Примечание:

№ на схеме:26

Наименование:Spring pin

Каталожный номер:11211659

Комплект:3

Примечание:

№ на схеме:27

Наименование:Sun gear

Каталожный номер:11211390

Комплект:1

Примечание:

№ на схеме:28

Наименование:Cover

Каталожный номер:14406495

Комплект:1

Примечание:

№ на схеме:29

Наименование:Pad

Каталожный номер:11211372

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hexagon screw

Каталожный номер:11211393

Комплект:20

Примечание:

№ на схеме:31

Наименование:Plug

Каталожный номер:11223505

Комплект:2

Примечание:

№ на схеме:32

Наименование:O-ring

Каталожный номер:11210141

Комплект:1

Примечание:

№ на схеме:33

Наименование:Shim

Каталожный номер:11211376

Комплект:1

Примечание:

№ на схеме:34

Наименование:Shim

Каталожный номер:11211377

Комплект:1

Примечание:

№ на схеме:35

Наименование:Shim

Каталожный номер:11211378

Комплект:1

Примечание:

№ на схеме:36

Наименование:Overhaul kit

Каталожный номер:11210567

Комплект:1

Примечание:

№ на схеме:37

Наименование:Gearbox

Каталожный номер:14405376

Комплект:1

Примечание:
