Педаль клапана дистанционного управления (часть 1)

Педаль клапана дистанционного управления (часть 1)

← Сервосистема (часть 5) Педаль клапана дистанционного управления (часть 2) →

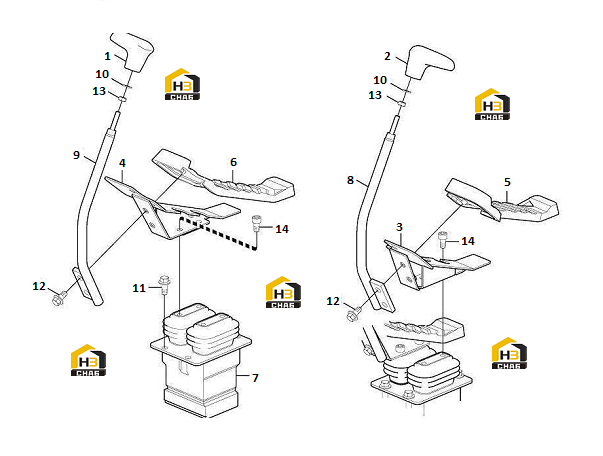

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Knob
Каталожный номер:11216751
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Knob
Каталожный номер:11216752
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pedal
Каталожный номер:14402163
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pedal
Каталожный номер:14402164
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Cover
Каталожный номер:11216660
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Cover
Каталожный номер:11216661
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Valve
Каталожный номер:4120002575
Комплект:1
Примечание:4TH6NRC70-20/M01
0 ₽
шт
№ на схеме:8
Наименование:Control lever
Каталожный номер:14402358
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Control lever
Каталожный номер:14402359
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:11210218
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Flange screw
Каталожный номер:11210034
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Flange screw
Каталожный номер:11210032
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hexagon nut
Каталожный номер:11210129
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hex. socket screw
Каталожный номер:11210158
Комплект:4
Примечание:
