NEW LGCE (SDLG) LG6235E (2017.12) Code 4110001424/
Фонарь на стрелу

Фонарь на стрелу

← Фара в сборе Сигнал →

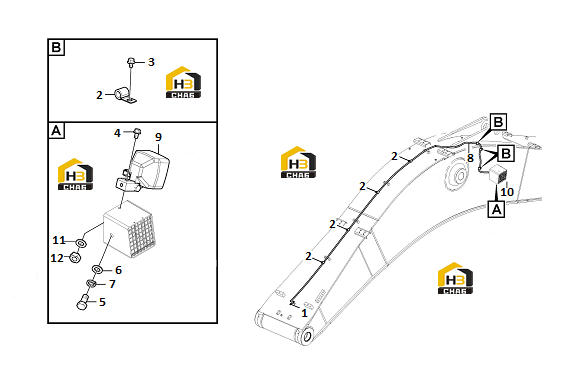

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Clip
Каталожный номер:11210537
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Clip
Каталожный номер:11210257
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Flange screw
Каталожный номер:11210042
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Flange screw
Каталожный номер:11210036
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hexagon screw
Каталожный номер:11210101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:11210060
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Spring washer
Каталожный номер:11210067
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Wiring harness
Каталожный номер:11210990
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Work lamp
Каталожный номер:14400474
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Lamp shroud
Каталожный номер:26170014451
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:4015000322
Комплект:1
Примечание:GB97.1-10-300HV
0 ₽
шт
№ на схеме:12
Наименование:Nut
Каталожный номер:4013000007
Комплект:1
Примечание:GB6170-M10EpZn-8
