Узел топливопровода

← Комплектующие топливного бака Водоотделитель →

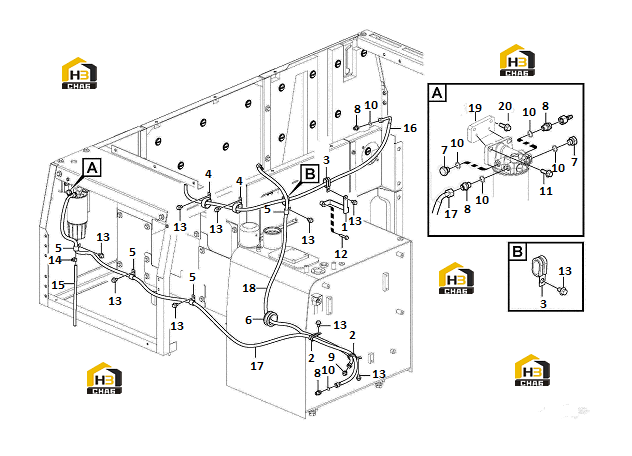

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bracket

Каталожный номер:11211892

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clip

Каталожный номер:11210696

Комплект:2

Примечание:

№ на схеме:3

Наименование:Clip

Каталожный номер:11214785

Комплект:1

Примечание:

№ на схеме:4

Наименование:Clip

Каталожный номер:11210473

Комплект:3

Примечание:

№ на схеме:5

Наименование:Clip

Каталожный номер:11210810

Комплект:3

Примечание:

№ на схеме:6

Наименование:Grommet

Каталожный номер:11210607

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nipple

Каталожный номер:11210073

Комплект:4

Примечание:

№ на схеме:8

Наименование:Nipple

Каталожный номер:26010005081

Комплект:2

Примечание:

№ на схеме:9

Наименование:Nipple

Каталожный номер:11210812

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plane gasket

Каталожный номер:11211711

Комплект:4

Примечание:

№ на схеме:11

Наименование:Flange screw

Каталожный номер:11210034

Комплект:2

Примечание:

№ на схеме:12

Наименование:Flange screw

Каталожный номер:11210046

Комплект:1

Примечание:

№ на схеме:13

Наименование:Flange screw

Каталожный номер:11210036

Комплект:9

Примечание:

№ на схеме:14

Наименование:Clamp

Каталожный номер:11214818

Комплект:1

Примечание:

№ на схеме:15

Наименование:Drain hose

Каталожный номер:11211809

Комплект:1

Примечание:

№ на схеме:16

Наименование:Fuel hose

Каталожный номер:11217752

Комплект:1

Примечание:

№ на схеме:17

Наименование:Fuel hose

Каталожный номер:11211898

Комплект:1

Примечание:

№ на схеме:18

Наименование:Fuel hose

Каталожный номер:11211276

Комплект:1

Примечание:

№ на схеме:19

Наименование:Connecting block

Каталожный номер:26020004341

Комплект:1

Примечание:

№ на схеме:20

Наименование:Flange screw

Каталожный номер:11210032

Комплект:2

Примечание:
