Цилиндр стрелы

Цилиндр стрелы

← Система гидравлическая рабочая Ковш в сборе →

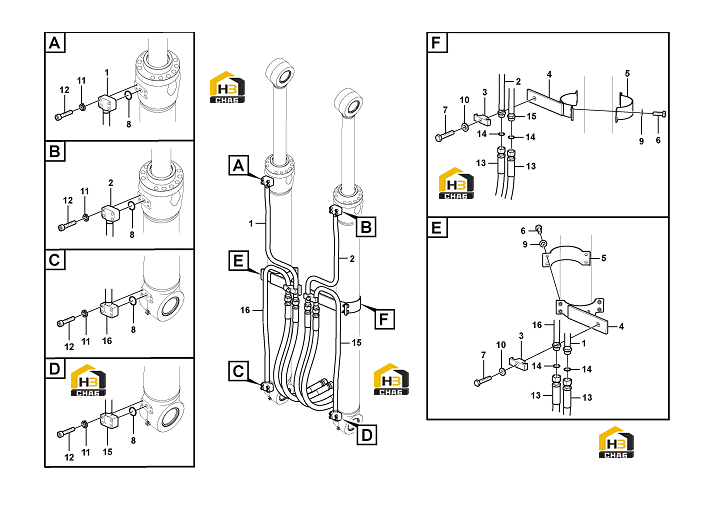

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pipe
Каталожный номер:11211361
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pipe
Каталожный номер:11211362
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Clamp
Каталожный номер:11211130
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Clamp
Каталожный номер:14404529
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Clamp
Каталожный номер:11210278
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hexagon screw
Каталожный номер:11210124
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hexagon screw
Каталожный номер:11210191
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:O-ring
Каталожный номер:11210047
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Plain washer
Каталожный номер:11210197
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Plain washer
Каталожный номер:11210201
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Spring washer
Каталожный номер:11210064
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hex. socket screw
Каталожный номер:11210152
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hose assembly
Каталожный номер:4120003508
Комплект:4
Примечание:F731JSC9122512-1030
0 ₽
шт
№ на схеме:14
Наименование:O-ring
Каталожный номер:11212396
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Pipe
Каталожный номер:11211157
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Pipe
Каталожный номер:11211158
Комплект:1
Примечание:
