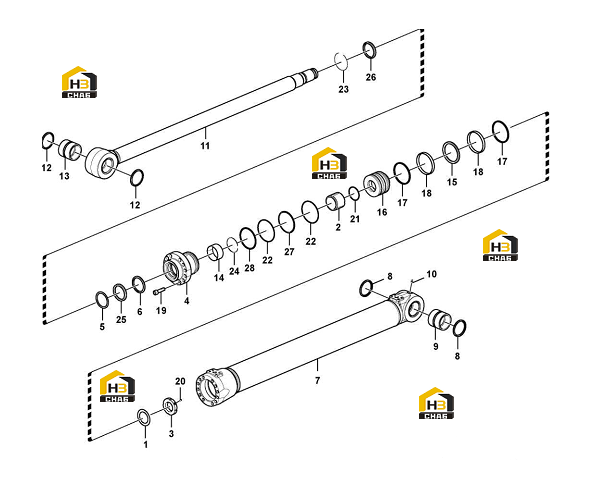

Цилиндр подъемный в сборе

← Ковш в сборе Рычаг крепежный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lock washer

Каталожный номер:11211639

Комплект:1

Примечание:24C008010

№ на схеме:2

Наименование:Rubber cushion

Каталожный номер:11210551

Комплект:1

Примечание:24C060010

№ на схеме:3

Наименование:Lock nut

Каталожный номер:11211342

Комплект:1

Примечание:24C012020

№ на схеме:4

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:5

Наименование:Ring

Каталожный номер:11211797

Комплект:1

Примечание:INF

№ на схеме:6

Наименование:Sealing

Каталожный номер:11211343

Комплект:1

Примечание:24H008005

№ на схеме:7

Наименование:Cylinder tube

Каталожный номер:11219405

Комплект:1

Примечание:24A030480

№ на схеме:8

Наименование:Sealing

Каталожный номер:11210870

Комплект:2

Примечание:24R308043

№ на схеме:9

Наименование:Bushing

Каталожный номер:11219400

Комплект:1

Примечание:24C054010

№ на схеме:10

Наименование:Nipple

Каталожный номер:11214822

Комплект:1

Примечание:

№ на схеме:11

Наименование:Piston rod

Каталожный номер:11219406

Комплект:1

Примечание:24A010190

№ на схеме:12

Наименование:Sealing

Каталожный номер:11210870

Комплект:2

Примечание:24R308043

№ на схеме:13

Наименование:Bushing

Каталожный номер:11219401

Комплект:1

Примечание:24C054020

№ на схеме:14

Наименование:Bushing

Каталожный номер:11211803

Комплект:1

Примечание:24S180401

№ на схеме:15

Наименование:Sealing

Каталожный номер:11210421

Комплект:1

Примечание:24P512501

№ на схеме:16

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:17

Наименование:Sealing ring

Каталожный номер:11211800

Комплект:2

Примечание:24N012504

№ на схеме:18

Наименование:Wear ring

Каталожный номер:11211783

Комплект:2

Примечание:24G212507

№ на схеме:19

Наименование:Screw

Каталожный номер:11214764

Комплект:12

Примечание:24T516605

№ на схеме:20

Наименование:Set screw

Каталожный номер:11213437

Комплект:1

Примечание:24T908121

№ на схеме:21

Наименование:O-ring

Каталожный номер:11210177

Комплект:1

Примечание:24K00650A

№ на схеме:22

Наименование:O-ring

Каталожный номер:11218610

Комплект:2

Примечание:24K01150A

№ на схеме:23

Наименование:Retaining ring

Каталожный номер:11210181

Комплект:1

Примечание:24C001140

№ на схеме:24

Наименование:Retaining ring

Каталожный номер:11211774

Комплект:1

Примечание:24C007010

№ на схеме:25

Наименование:Sealing

Каталожный номер:11211776

Комплект:1

Примечание:24F008021

№ на схеме:26

Наименование:Sealing ring

Каталожный номер:11211778

Комплект:1

Примечание:24D208002

№ на схеме:27

Наименование:Ring

Каталожный номер:11211780

Комплект:1

Примечание:24M31250B

№ на схеме:28

Наименование:Ring

Каталожный номер:11211795

Комплект:1

Примечание:24M312502

№ на схеме:29

Наименование:Sealing kit

Каталожный номер:11210469

Комплект:1

Примечание:24A000151S

№ на схеме:30

Наименование:Boom cylinder

Каталожный номер:11219000

Комплект:1

Примечание:24A000151
