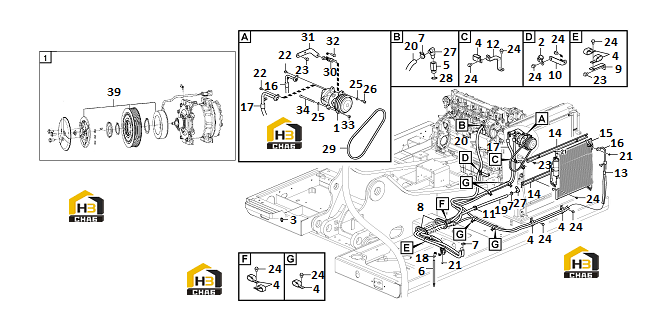

Система кондиционирования воздуха

← Крепление солнцезащитного козырька Воздуховод →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Compressor

Каталожный номер:14402470

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clip

Каталожный номер:11210258

Комплект:2

Примечание:

№ на схеме:3

Наименование:Sensor

Каталожный номер:11210286

Комплект:1

Примечание:

№ на схеме:4

Наименование:Clip

Каталожный номер:11214785

Комплект:11

Примечание:

№ на схеме:5

Наименование:Connector

Каталожный номер:11210900

Комплект:1

Примечание:

№ на схеме:6

Наименование:Drain hose

Каталожный номер:11210410

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clamp

Каталожный номер:11210413

Комплект:4

Примечание:

№ на схеме:8

Наименование:Grommet

Каталожный номер:11210603

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bracket

Каталожный номер:11210613

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bracket

Каталожный номер:11210741

Комплект:1

Примечание:

№ на схеме:11

Наименование:Grommet

Каталожный номер:11210621

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bracket

Каталожный номер:14401945

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose

Каталожный номер:11214358

Комплект:1

Примечание:

№ на схеме:14

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:2

Примечание:kongbai (нет номера)

№ на схеме:15

Наименование:Condenser

Каталожный номер:14401946

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:11211001

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:11211002

Комплект:1

Примечание:

№ на схеме:18

Наименование:Clip

Каталожный номер:11211060

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:11211810

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:11211811

Комплект:1

Примечание:

№ на схеме:21

Наименование:Flange nut

Каталожный номер:11210029

Комплект:4

Примечание:

№ на схеме:22

Наименование:Screw

Каталожный номер:11214756

Комплект:2

Примечание:

№ на схеме:23

Наименование:Flange screw

Каталожный номер:11210034

Комплект:7

Примечание:

№ на схеме:24

Наименование:Flange screw

Каталожный номер:11210036

Комплект:17

Примечание:

№ на схеме:25

Наименование:Spring washer

Каталожный номер:11210064

Комплект:2

Примечание:

№ на схеме:26

Наименование:Hex. socket screw

Каталожный номер:11210150

Комплект:1

Примечание:

№ на схеме:27

Наименование:Nipple

Каталожный номер:11210896

Комплект:2

Примечание:

№ на схеме:28

Наименование:Gasket

Каталожный номер:11214762

Комплект:1

Примечание:

№ на схеме:29

Наименование:V-belt

Каталожный номер:14402462

Комплект:1

Примечание:

№ на схеме:30

Наименование:Tensioner

Каталожный номер:11210794

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bracket

Каталожный номер:11210897

Комплект:1

Примечание:

№ на схеме:32

Наименование:Flange screw

Каталожный номер:11210034

Комплект:1

Примечание:

№ на схеме:33

Наименование:Lock nut

Каталожный номер:11210115

Комплект:1

Примечание:

№ на схеме:34

Наименование:Hex. socket screw

Каталожный номер:11210205

Комплект:1

Примечание:

№ на схеме:35

Наименование:Hose

Каталожный номер:11210811

Комплект:1

Примечание:

№ на схеме:36

Наименование:O-ring

Каталожный номер:11210600

Комплект:2

Примечание:

№ на схеме:37

Наименование:O-ring

Каталожный номер:11210601

Комплект:1

Примечание:

№ на схеме:38

Наименование:O-ring

Каталожный номер:11210602

Комплект:1

Примечание:

№ на схеме:39

Наименование:Clutch

Каталожный номер:11219846

Комплект:1

Примечание:
