Шатун ковшовой штанги

Шатун ковшовой штанги

← Крепление ковша Цилиндр ковшового рычага →

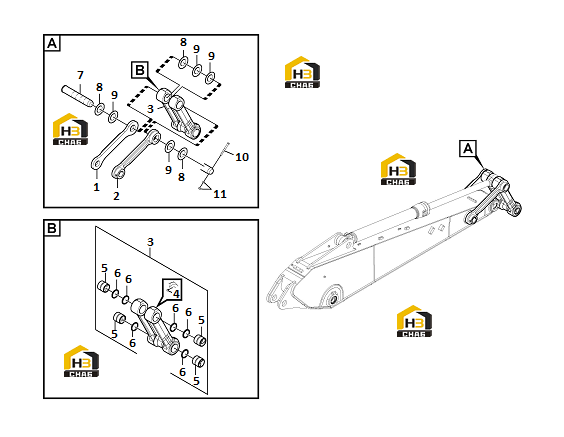

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Yoke
Каталожный номер:11214468
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Yoke
Каталожный номер:11214468
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Connecting rod
Каталожный номер:14402679
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Lubricating nipple
Каталожный номер:11210001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bushing
Каталожный номер:11210426
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Sealing
Каталожный номер:11210870
Комплект:6
Примечание:24R308043
0 ₽
шт
№ на схеме:7
Наименование:Pin
Каталожный номер:14402681
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Shim
Каталожный номер:11211350
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Shim
Каталожный номер:11211351
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Screw
Каталожный номер:11210107
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hexagon nut
Каталожный номер:11210109
Комплект:2
Примечание:
