NEW LGCE (SDLG) LG6225E (2017.12) Code 4110001424/
Радиатор в сборе

Радиатор в сборе

← Заглушка крышки Кронштейн аккумуляторной батареи →

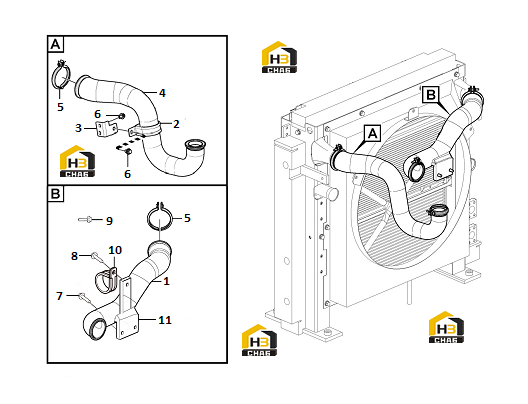

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose
Каталожный номер:11217773
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Clip
Каталожный номер:11212335
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Plate
Каталожный номер:11220133
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose
Каталожный номер:11217774
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:V-band clamp
Каталожный номер:11220856
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Screw
Каталожный номер:11222793
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Screw
Каталожный номер:11222794
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Flange screw
Каталожный номер:11223301
Комплект:1
Примечание:M12*25
0 ₽
шт
№ на схеме:9
Наименование:Six point socket screw
Каталожный номер:11223302
Комплект:1
Примечание:M6*40
0 ₽
шт
№ на схеме:10
Наименование:Clamp
Каталожный номер:26030002891
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bracket
Каталожный номер:26030002831
Комплект:1
Примечание:
