Линия шарнирного соединения

Линия шарнирного соединения

← Система гидравлическая Система гидравлическая рабочая (часть 1) →

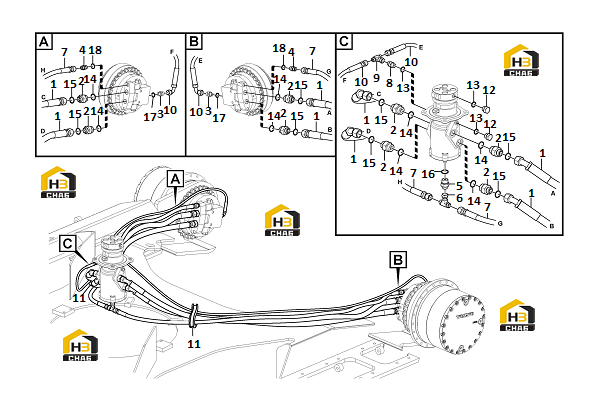

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose assembly
Каталожный номер:11217025
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Connector
Каталожный номер:11211707
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Connector
Каталожный номер:11211677
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Connector
Каталожный номер:11211674
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Connector
Каталожный номер:11211680
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:T-nipple
Каталожный номер:11211665
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose assembly
Каталожный номер:11217026
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Connector
Каталожный номер:11211679
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:T-nipple
Каталожный номер:11211664
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose assembly
Каталожный номер:14400443
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Grommet
Каталожный номер:11210265
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:kongbai (пустой номер)
Каталожный номер:kongbai (пустой)
Комплект:2
Примечание:kongbai (нет номера)
0 ₽
шт
№ на схеме:13
Наименование:O-ring
Каталожный номер:11210135
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O-ring
Каталожный номер:11210144
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:O-ring
Каталожный номер:11212396
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:O-ring
Каталожный номер:11210141
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:O-ring
Каталожный номер:11210133
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:O-ring
Каталожный номер:11210166
Комплект:2
Примечание:
