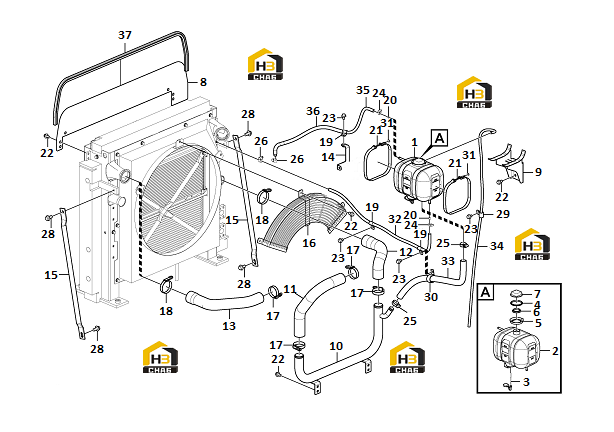

Комплектующие радиатора

← Система впуска воздуха Система охлаждения →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Expansion tank

Каталожный номер:11211142

Комплект:1

Примечание:

№ на схеме:2

Наименование:Expansion tank

Каталожный номер:11211142

Комплект:1

Примечание:

№ на схеме:3

Наименование:Level sensor

Каталожный номер:11210240

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sealing ring

Каталожный номер:11210224

Комплект:1

Примечание:

№ на схеме:5

Наименование:Collar

Каталожный номер:11210226

Комплект:1

Примечание:

№ на схеме:6

Наименование:Sealing ring

Каталожный номер:11210225

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pressure cap

Каталожный номер:11211145

Комплект:1

Примечание:

№ на схеме:8

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:9

Наименование:Bracket

Каталожный номер:29030100041

Комплект:1

Примечание:

№ на схеме:10

Наименование:Water pipe

Каталожный номер:11217517

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:14403539

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:14403540

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose

Каталожный номер:14403541

Комплект:1

Примечание:

№ на схеме:14

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:15

Наименование:Stay

Каталожный номер:11210677

Комплект:2

Примечание:

№ на схеме:16

Наименование:Fan guard

Каталожный номер:14407468

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose clamp

Каталожный номер:11211136

Комплект:4

Примечание:

№ на схеме:18

Наименование:Hose clamp

Каталожный номер:11211137

Комплект:2

Примечание:

№ на схеме:19

Наименование:Insulating clip

Каталожный номер:11211655

Комплект:3

Примечание:

№ на схеме:20

Наименование:Restriction

Каталожный номер:11210232

Комплект:2

Примечание:

№ на схеме:21

Наименование:Tensioning band

Каталожный номер:11210227

Комплект:2

Примечание:

№ на схеме:22

Наименование:Flange screw

Каталожный номер:11210034

Комплект:17

Примечание:

№ на схеме:23

Наименование:Flange screw

Каталожный номер:11210036

Комплект:4

Примечание:

№ на схеме:24

Наименование:Hose clamp

Каталожный номер:11210026

Комплект:2

Примечание:

№ на схеме:25

Наименование:Hose clamp

Каталожный номер:11210027

Комплект:2

Примечание:

№ на схеме:26

Наименование:Hose clamp

Каталожный номер:11210026

Комплект:2

Примечание:

№ на схеме:27

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:28

Наименование:Flange screw

Каталожный номер:11210040

Комплект:4

Примечание:

№ на схеме:29

Наименование:Clip

Каталожный номер:11210256

Комплект:1

Примечание:

№ на схеме:30

Наименование:Clip

Каталожный номер:11210260

Комплект:1

Примечание:

№ на схеме:31

Наименование:Flange lock nut

Каталожный номер:11210055

Комплект:2

Примечание:

№ на схеме:32

Наименование:Hose

Каталожный номер:11211140

Комплект:1

Примечание:

№ на схеме:33

Наименование:Hose

Каталожный номер:11211141

Комплект:1

Примечание:

№ на схеме:34

Наименование:Hose

Каталожный номер:11214816

Комплект:1

Примечание:

№ на схеме:35

Наименование:Hose

Каталожный номер:11216853

Комплект:1

Примечание:

№ на схеме:36

Наименование:Cover

Каталожный номер:11211714

Комплект:1

Примечание:

№ на схеме:37

Наименование:Weatherstrip

Каталожный номер:11211087

Комплект:1

Примечание:
