Дверь боковая

Дверь боковая

← Переходник (тип s..) Крышка верхняя в сборе →

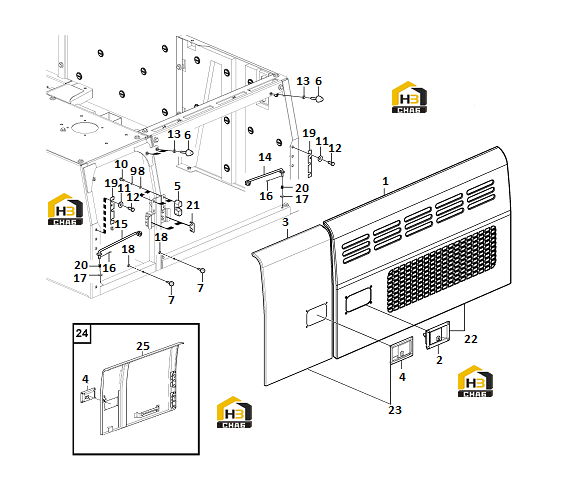

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Body_side door
Каталожный номер:14402743
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Lock
Каталожный номер:14404752
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Door
Каталожный номер:14402745
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Door lock
Каталожный номер:14405420
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bump stop
Каталожный номер:11211010
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:11210576
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bumper
Каталожный номер:11210361
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:11210218
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Spring washer
Каталожный номер:11210063
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hexagon screw
Каталожный номер:11210119
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Collar
Каталожный номер:11210580
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hexagon screw
Каталожный номер:11210098
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hexagon nut
Каталожный номер:11210130
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Rod
Каталожный номер:11210418
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Rod
Каталожный номер:11210419
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Pin
Каталожный номер:11211662
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Washer
Каталожный номер:11210068
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Hexagon nut
Каталожный номер:11210129
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Shim
Каталожный номер:11220313
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Spring
Каталожный номер:11210493
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Shim
Каталожный номер:11212649
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Door
Каталожный номер:14405422
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Door
Каталожный номер:14405423
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Door
Каталожный номер:14405424
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Door_wa rh
Каталожный номер:14402747
Комплект:1
Примечание:
