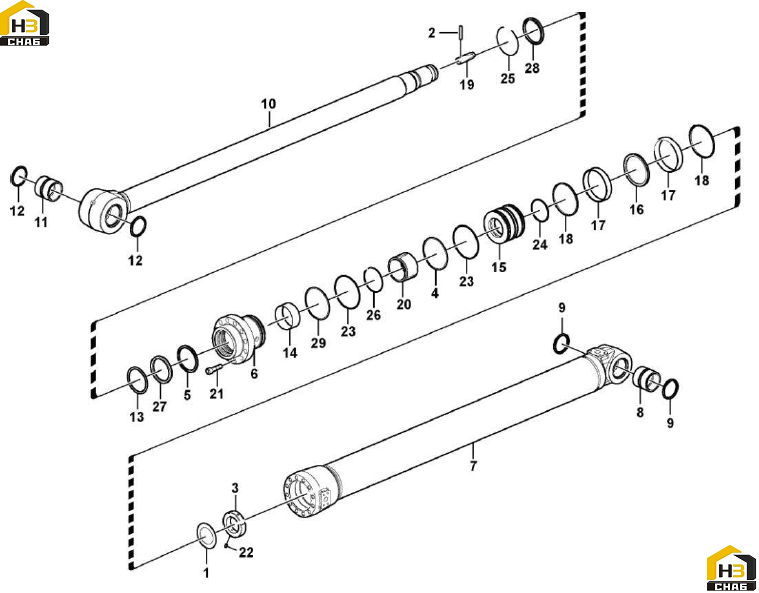

Цилиндр рукоятки

← Уплотнения рукоятки Шатуны рукоятки →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Шайба

Каталожный номер:11210659

Комплект:1

Примечание:

№ на схеме:2

Наименование:Палец

Каталожный номер:11211339

Комплект:1

Примечание:

№ на схеме:3

Наименование:Контргайка

Каталожный номер:11210724

Комплект:1

Примечание:

№ на схеме:4

Наименование:Кольцо

Каталожный номер:11211796

Комплект:1

Примечание:

№ на схеме:5

Наименование:Планка ограничительная

Каталожный номер:11211344

Комплект:1

Примечание:

№ на схеме:6

Наименование:Kongbai (незаполненный)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:

№ на схеме:7

Наименование:Kongbai (незаполненный)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:

№ на схеме:8

Наименование:Втулка

Каталожный номер:11210504

Комплект:1

Примечание:

№ на схеме:9

Наименование:Кольцо уплотнительное

Каталожный номер:11210281

Комплект:2

Примечание:

№ на схеме:10

Наименование:Планка

Каталожный номер:11210821

Комплект:1

Примечание:

№ на схеме:11

Наименование:Втулка

Каталожный номер:11210504

Комплект:1

Примечание:

№ на схеме:12

Наименование:Кольцо уплотнительное

Каталожный номер:11210281

Комплект:2

Примечание:

№ на схеме:13

Наименование:Кольцо

Каталожный номер:11211798

Комплект:1

Примечание:

№ на схеме:14

Наименование:Втулка

Каталожный номер:11211804

Комплект:1

Примечание:

№ на схеме:15

Наименование:Kongbai (незаполненный)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:

№ на схеме:16

Наименование:Планка ограничительная

Каталожный номер:11210407

Комплект:1

Примечание:

№ на схеме:17

Наименование:Кольцо износостойкое

Каталожный номер:11211784

Комплект:2

Примечание:

№ на схеме:18

Наименование:Кольцо уплотнительное

Каталожный номер:11211801

Комплект:2

Примечание:

№ на схеме:19

Наименование:Подушка

Каталожный номер:11211338

Комплект:1

Примечание:

№ на схеме:20

Наименование:Втулка резиновая

Каталожный номер:11210539

Комплект:1

Примечание:

№ на схеме:21

Наименование:Болт с шестигранной головкой

Каталожный номер:11210053

Комплект:13

Примечание:

№ на схеме:22

Наименование:Болт крепежный

Каталожный номер:11210743

Комплект:1

Примечание:

№ на схеме:23

Наименование:Кольцо уплотнительное

Каталожный номер:11210182

Комплект:2

Примечание:

№ на схеме:24

Наименование:Кольцо уплотнительное

Каталожный номер:11210179

Комплект:1

Примечание:

№ на схеме:25

Наименование:Кольцо стопорное

Каталожный номер:11211775

Комплект:1

Примечание:

№ на схеме:26

Наименование:Кольцо стопорное

Каталожный номер:11211777

Комплект:1

Примечание:

№ на схеме:27

Наименование:Планка ограничительная

Каталожный номер:11211779

Комплект:1

Примечание:

№ на схеме:28

Наименование:Планка ограничительная

Каталожный номер:11211781

Комплект:1

Примечание:

№ на схеме:29

Наименование:Кольцо

Каталожный номер:11211792

Комплект:1

Примечание:

№ на схеме:30

Наименование:Комплект уплотнений

Каталожный номер:11210965

Комплект:1

Примечание:

№ на схеме:31

Наименование:Гидроцилиндр

Каталожный номер:11211284

Комплект:1

Примечание:
