Система смазки стрелы

Система смазки стрелы

← Пальцы стрелы Цилиндр стрелы →

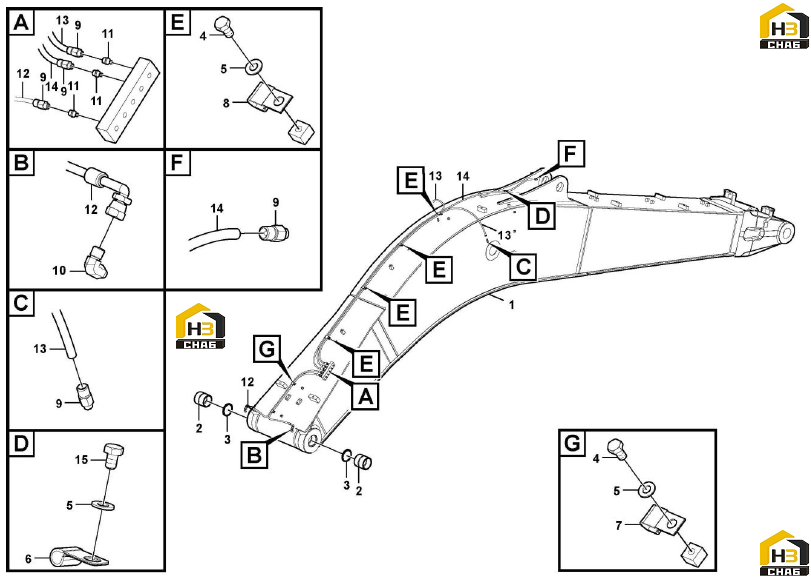

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Рычаг подъемный (стрела)
Каталожный номер:11214857
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Втулка
Каталожный номер:11216745
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Планка ограничительная
Каталожный номер:11210871
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Болт с шестигранной головкой
Каталожный номер:11210117
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Шайба
Каталожный номер:11210218
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Скрепка-держатель изолирующая
Каталожный номер:11211654
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Скрепка-держатель изолирующая
Каталожный номер:11211656
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Скрепка-держатель
Каталожный номер:11211663
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Штуцер
Каталожный номер:11210802
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Штуцер
Каталожный номер:11210803
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Фитинг
Каталожный номер:11210001
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Шланг
Каталожный номер:11217457
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Шланг смазки
Каталожный номер:11217447
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Шланг смазки
Каталожный номер:11217452
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Болт с шестигранной головкой
Каталожный номер:11210187
Комплект:1
Примечание:
