Система охлаждения двигателя

Система охлаждения двигателя

← Патрубки радиатора Радиатор в сборе →

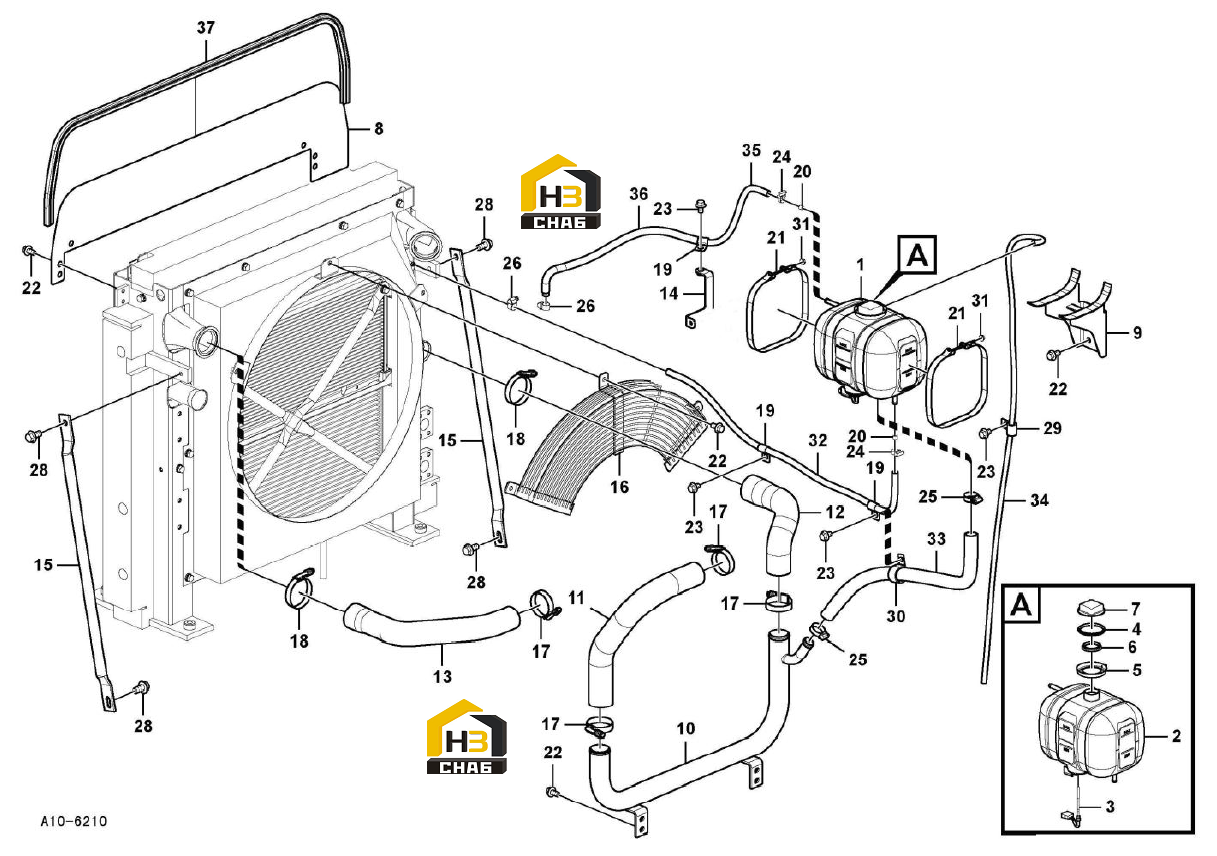

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Бачок расширительный
Каталожный номер:11211142
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Бак
Каталожный номер:11214712
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Датчик уровня
Каталожный номер:11210240
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Кольцо уплотнительное
Каталожный номер:11210224
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Кольцо
Каталожный номер:11210226
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Кольцо уплотнительное
Каталожный номер:11210225
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Крышка прижимная
Каталожный номер:11211145
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Kongbai (незаполненный)
Каталожный номер:kongbai
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Kongbai (незаполненный)
Каталожный номер:kongbai
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Трубка охлаждения
Каталожный номер:11217517
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Шланг
Каталожный номер:11214461
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Патрубок охлаждения
Каталожный номер:11216851
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Патрубок охлаждения
Каталожный номер:11216850
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Kongbai (незаполненный)
Каталожный номер:kongbai
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Опора
Каталожный номер:11210677
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Kongbai (незаполненный)
Каталожный номер:kongbai
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Зажим шланга
Каталожный номер:11211136
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Зажим шланга
Каталожный номер:11211137
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Скрепка-держатель изолирующая
Каталожный номер:11211655
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Ограничитель
Каталожный номер:11210232
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Натяжитель
Каталожный номер:11210227
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Болт крепежный фланца
Каталожный номер:11210034
Комплект:17
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Болт крепежный фланца
Каталожный номер:11210036
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Зажим шланга
Каталожный номер:11210026
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Зажим шланга
Каталожный номер:11210027
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Зажим шланга
Каталожный номер:11210026
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Kongbai (незаполненный)
Каталожный номер:kongbai
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Болт крепежный фланца
Каталожный номер:11210040
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Скрепка-держатель
Каталожный номер:11210256
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Скрепка-держатель
Каталожный номер:11210260
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Контргайка фланца
Каталожный номер:11210055
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Шланг
Каталожный номер:11211140
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Шланг
Каталожный номер:11211141
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Шланг
Каталожный номер:11214816
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Шланг охладителя
Каталожный номер:11216853
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Крышка
Каталожный номер:11211714
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Гидроизоляция
Каталожный номер:11211087
Комплект:1
Примечание:
