Система гидравлики топливного бака

← Насос подачи топлива и крепжные средства Фильтр-сепаратор воды →

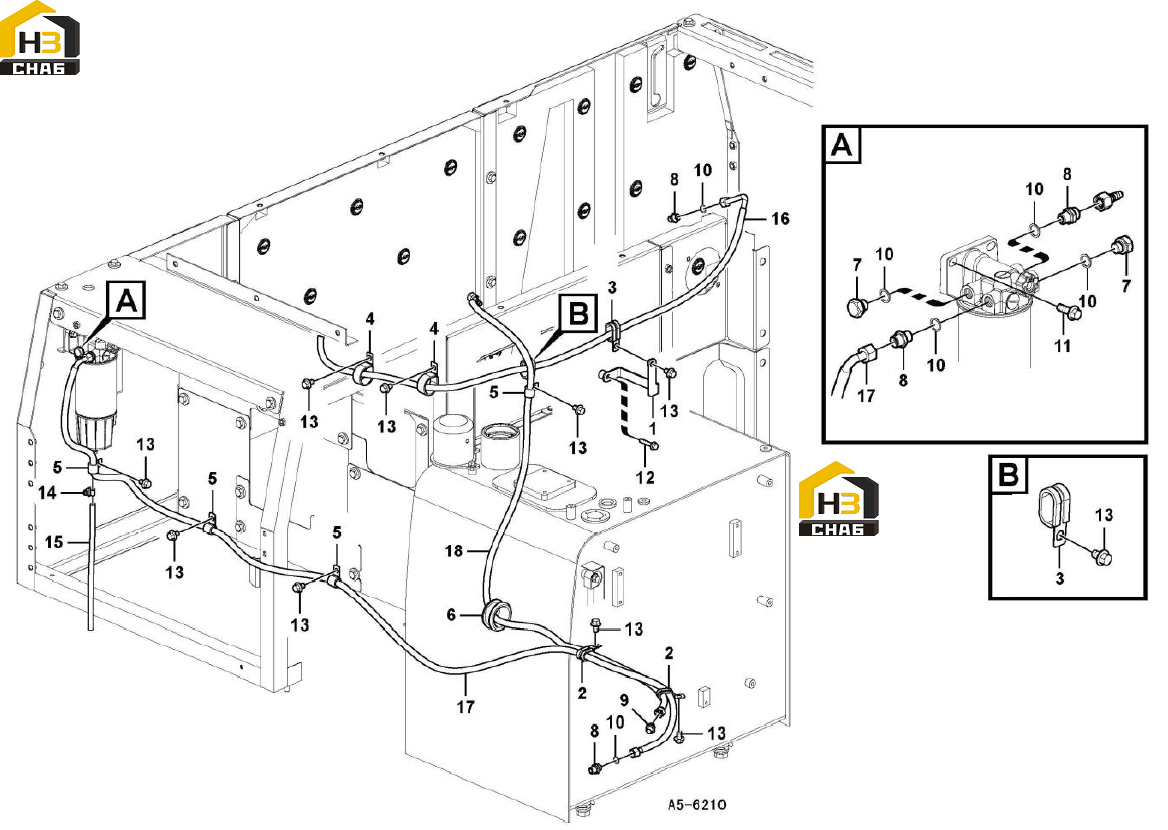

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Кронштейн

Каталожный номер:11211892

Комплект:1

Примечание:

№ на схеме:2

Наименование:Скрепка-держатель

Каталожный номер:11210696

Комплект:2

Примечание:

№ на схеме:3

Наименование:Скрепка-держатель

Каталожный номер:11210324

Комплект:1

Примечание:

№ на схеме:4

Наименование:Скрепка-держатель

Каталожный номер:11210473

Комплект:3

Примечание:

№ на схеме:5

Наименование:Скрепка-держатель

Каталожный номер:11210810

Комплект:3

Примечание:

№ на схеме:6

Наименование:Петля-зажим

Каталожный номер:11210607

Комплект:1

Примечание:

№ на схеме:7

Наименование:Штуцер

Каталожный номер:11210073

Комплект:4

Примечание:

№ на схеме:8

Наименование:Штуцер

Каталожный номер:26010005081

Комплект:2

Примечание:

№ на схеме:9

Наименование:Штуцер

Каталожный номер:11210812

Комплект:1

Примечание:

№ на схеме:10

Наименование:Прокладка уплотнительная

Каталожный номер:11211711

Комплект:4

Примечание:

№ на схеме:11

Наименование:Болт крепежный фланца

Каталожный номер:11210037

Комплект:2

Примечание:

№ на схеме:12

Наименование:Болт крепежный фланца

Каталожный номер:11210046

Комплект:1

Примечание:

№ на схеме:13

Наименование:Болт крепежный фланца

Каталожный номер:11210036

Комплект:9

Примечание:

№ на схеме:14

Наименование:Зажим

Каталожный номер:11211642

Комплект:1

Примечание:

№ на схеме:15

Наименование:Шланг сливной

Каталожный номер:11211809

Комплект:1

Примечание:

№ на схеме:16

Наименование:Шланг топливный

Каталожный номер:11210992

Комплект:1

Примечание:

№ на схеме:17

Наименование:Шланг топливный

Каталожный номер:11211898

Комплект:1

Примечание:

№ на схеме:18

Наименование:Шланг топливный

Каталожный номер:11211276

Комплект:1

Примечание:
