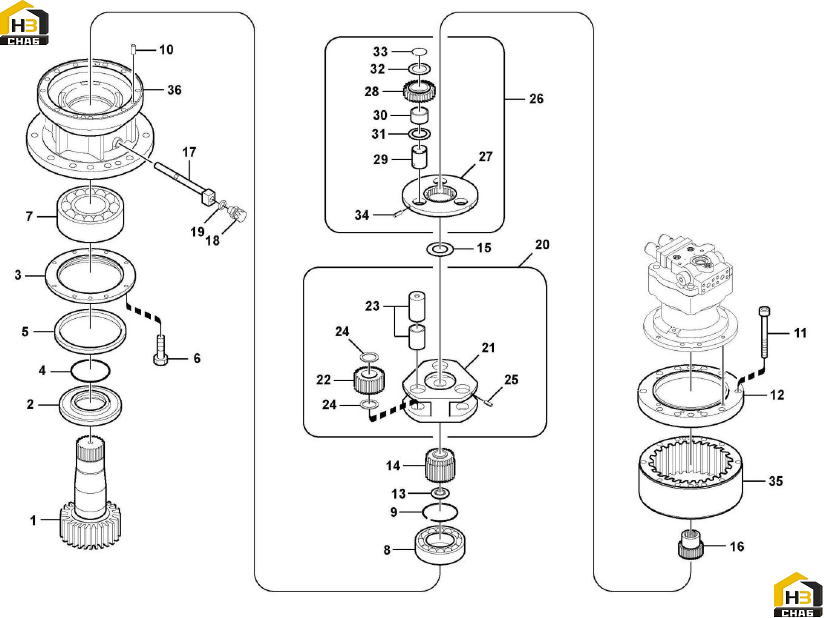

Редуктор поворотный

← Бортовой редуктор Муфта эластичная кпп →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Вал-шестерня

Каталожный номер:11210598

Комплект:1

Примечание:

№ на схеме:2

Наименование:Кольцо

Каталожный номер:11210767

Комплект:1

Примечание:

№ на схеме:3

Наименование:Крышка

Каталожный номер:11210365

Комплект:1

Примечание:

№ на схеме:4

Наименование:Кольцо уплотнительное

Каталожный номер:11210172

Комплект:1

Примечание:

№ на схеме:5

Наименование:Уплотнение радиальное

Каталожный номер:11210364

Комплект:1

Примечание:

№ на схеме:6

Наименование:Болт крепежный

Каталожный номер:11211603

Комплект:10

Примечание:

№ на схеме:7

Наименование:Подшипник качения

Каталожный номер:11211395

Комплект:1

Примечание:

№ на схеме:8

Наименование:Подшипник качения

Каталожный номер:11211394

Комплект:1

Примечание:

№ на схеме:9

Наименование:Кольцо стопорное

Каталожный номер:11211773

Комплект:1

Примечание:

№ на схеме:10

Наименование:Палец

Каталожный номер:11211658

Комплект:4

Примечание:

№ на схеме:11

Наименование:Болт с шестигранной головкой

Каталожный номер:11210160

Комплект:12

Примечание:

№ на схеме:12

Наименование:Сальник фланца

Каталожный номер:11211403

Комплект:1

Примечание:

№ на схеме:13

Наименование:Кольцо упорное

Каталожный номер:11211404

Комплект:1

Примечание:

№ на схеме:14

Наименование:Шестерня

Каталожный номер:11211405

Комплект:1

Примечание:

№ на схеме:15

Наименование:Шайба

Каталожный номер:11211410

Комплект:1

Примечание:

№ на схеме:16

Наименование:Водило планетарной передачи

Каталожный номер:11211411

Комплект:1

Примечание:

№ на схеме:17

Наименование:Трубка

Каталожный номер:11210769

Комплект:1

Примечание:

№ на схеме:18

Наименование:Клапан

Каталожный номер:11210523

Комплект:1

Примечание:

№ на схеме:19

Наименование:Прокладка

Каталожный номер:11211712

Комплект:1

Примечание:

№ на схеме:20

Наименование:Редкутор планетарный

Каталожный номер:11211396

Комплект:1

Примечание:

№ на схеме:21

Наименование:Редкутор планетарный

Каталожный номер:11211397

Комплект:1

Примечание:

№ на схеме:22

Наименование:Водило планетарной передачи

Каталожный номер:11211398

Комплект:3

Примечание:

№ на схеме:23

Наименование:Палец

Каталожный номер:11211399

Комплект:3

Примечание:

№ на схеме:24

Наименование:Шайба

Каталожный номер:11211400

Комплект:6

Примечание:

№ на схеме:25

Наименование:Штифт пружинный

Каталожный номер:11211661

Комплект:3

Примечание:

№ на схеме:26

Наименование:Редкутор планетарный

Каталожный номер:11210593

Комплект:1

Примечание:

№ на схеме:27

Наименование:Редкутор планетарный

Каталожный номер:11211406

Комплект:1

Примечание:

№ на схеме:28

Наименование:Водило планетарной передачи

Каталожный номер:11211407

Комплект:3

Примечание:

№ на схеме:29

Наименование:Палец

Каталожный номер:11210594

Комплект:3

Примечание:

№ на схеме:30

Наименование:Подшипник игольчатый

Каталожный номер:11210832

Комплект:3

Примечание:

№ на схеме:31

Наименование:Шайба

Каталожный номер:11211408

Комплект:3

Примечание:

№ на схеме:32

Наименование:Шайба

Каталожный номер:11211409

Комплект:3

Примечание:

№ на схеме:33

Наименование:Кольцо уплотнительное

Каталожный номер:11211772

Комплект:3

Примечание:

№ на схеме:34

Наименование:Штифт пружинный

Каталожный номер:11211661

Комплект:3

Примечание:

№ на схеме:35

Наименование:Шестерня кольцевая

Каталожный номер:11211402

Комплект:1

Примечание:

№ на схеме:36

Наименование:Корпус поворотного редуктора

Каталожный номер:11211401

Комплект:1

Примечание:

№ на схеме:37

Наименование:Комплект для ремонта (общий)

Каталожный номер:11210566

Комплект:1

Примечание:

№ на схеме:38

Наименование:Коробка передач

Каталожный номер:11210773

Комплект:1

Примечание:
