Переключатель (часть ii)

Переключатель (часть ii)

← Переключатель (часть i) Электронный блок →

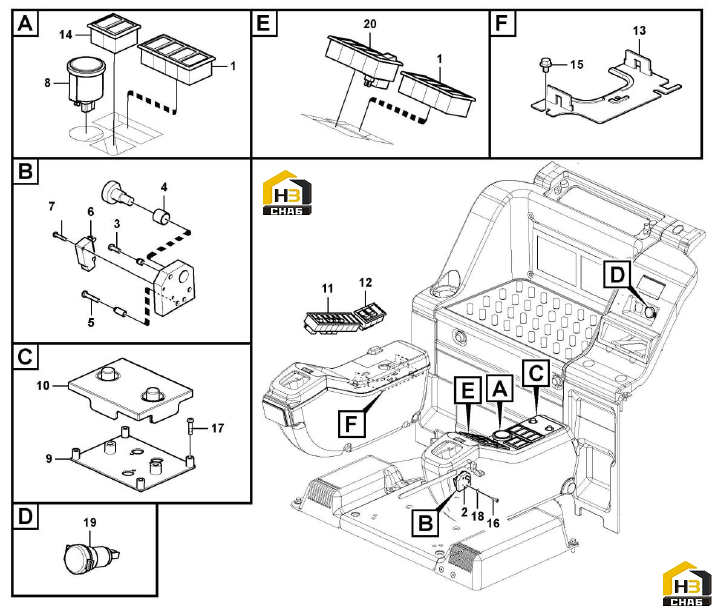

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Переключатель
Каталожный номер:11210270
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Рычаг блокировки
Каталожный номер:11217726
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Болт крепежный поперечный
Каталожный номер:11211616
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Втулка
Каталожный номер:11210275
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Болт крепежный поперечный
Каталожный номер:11211618
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Переключатель
Каталожный номер:11217727
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Болт крепежный поперечный
Каталожный номер:11211615
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Датчик моточасов
Каталожный номер:11214322
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Кронштейн
Каталожный номер:11215624
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Крышка
Каталожный номер:11210553
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Переключатель
Каталожный номер:11210784
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Переключатель
Каталожный номер:11210756
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Кронштейн
Каталожный номер:11210883
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Крышка
Каталожный номер:11211314
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Болт крепежный фланца
Каталожный номер:11210042
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Болт крепежный
Каталожный номер:11211608
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Болт крепежный
Каталожный номер:11210089
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Шайба
Каталожный номер:11210024
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Разъем
Каталожный номер:11210347
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Перключатель поворота
Каталожный номер:11210323
Комплект:1
Примечание:
