Отопление кабины

Отопление кабины

← Дверь кабины оператора Крышка-пластина защитная насоса, охладителя, топливного бака →

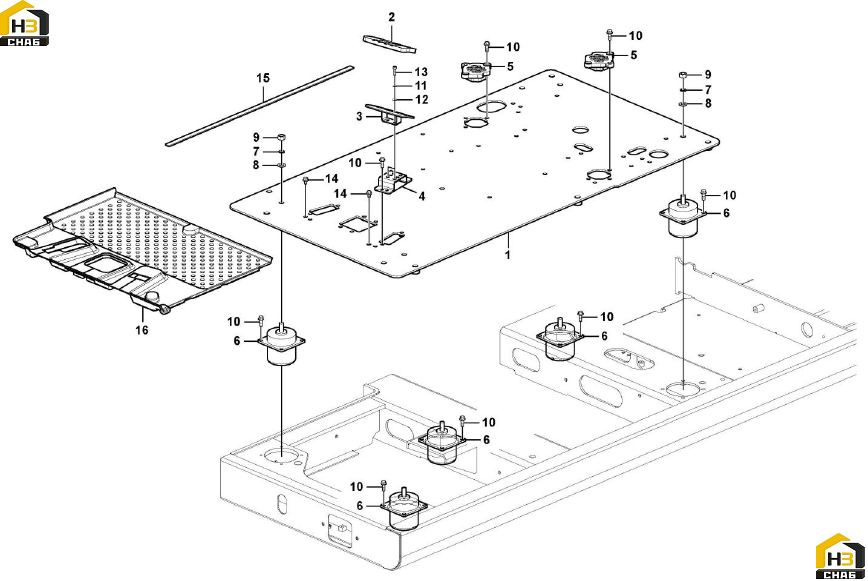

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Kongbai (незаполненный)
Каталожный номер:kongbai (пустой)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Коврик резиновый
Каталожный номер:11211207
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Пластина
Каталожный номер:11210528
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Кронштейн
Каталожный номер:11210350
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Планка ограничительная
Каталожный номер:11210279
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Кронштейн
Каталожный номер:11211220
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Шайба пружины
Каталожный номер:11210067
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Шайба
Каталожный номер:11214770
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Гайка шестигранная
Каталожный номер:11210109
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Болт крепежный фланца
Каталожный номер:11210037
Комплект:28
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Шайба пружины
Каталожный номер:11210063
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Шайба
Каталожный номер:11214768
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Болт с шестигранной головкой
Каталожный номер:11210148
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Болт крепежный фланца
Каталожный номер:11210036
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Губка
Каталожный номер:11210475
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Коврик
Каталожный номер:11212912
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Коврик резиновый
Каталожный номер:11211208
Комплект:1
Примечание:
