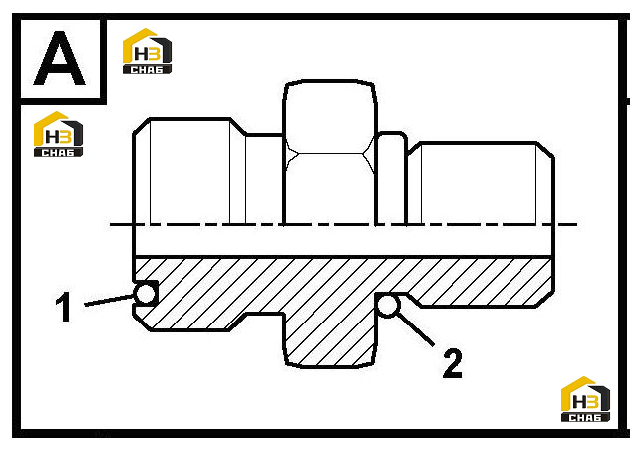

Кольца уплотнительные (тип а)

← Цилиндр ковша Кольца уплотнительные (тип b) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Штуцер

Каталожный номер:11212374

Комплект:1

Примечание:

№ на схеме:2

Наименование:Кольцо уплотнительное

Каталожный номер:11211903

Комплект:1

Примечание:

№ на схеме:3

Наименование:Кольцо уплотнительное

Каталожный номер:11212375

Комплект:1

Примечание:

№ на схеме:4

Наименование:Штуцер

Каталожный номер:11212376

Комплект:1

Примечание:

№ на схеме:5

Наименование:Кольцо уплотнительное

Каталожный номер:11212377

Комплект:1

Примечание:

№ на схеме:6

Наименование:Кольцо уплотнительное

Каталожный номер:11210008

Комплект:1

Примечание:

№ на схеме:7

Наименование:Штуцер

Каталожный номер:11212378

Комплект:1

Примечание:

№ на схеме:8

Наименование:Кольцо уплотнительное

Каталожный номер:11212377

Комплект:1

Примечание:

№ на схеме:9

Наименование:Кольцо уплотнительное

Каталожный номер:11212382

Комплект:1

Примечание:

№ на схеме:10

Наименование:Штуцер

Каталожный номер:11212379

Комплект:1

Примечание:

№ на схеме:11

Наименование:Кольцо уплотнительное

Каталожный номер:11212381

Комплект:1

Примечание:

№ на схеме:12

Наименование:Кольцо уплотнительное

Каталожный номер:11212380

Комплект:1

Примечание:

№ на схеме:13

Наименование:Штуцер

Каталожный номер:11212384

Комплект:1

Примечание:

№ на схеме:14

Наименование:Кольцо уплотнительное

Каталожный номер:11212381

Комплект:1

Примечание:

№ на схеме:15

Наименование:Кольцо уплотнительное

Каталожный номер:11212383

Комплект:1

Примечание:

№ на схеме:16

Наименование:Штуцер

Каталожный номер:11212385

Комплект:1

Примечание:

№ на схеме:17

Наименование:Кольцо уплотнительное

Каталожный номер:11212381

Комплект:1

Примечание:

№ на схеме:18

Наименование:Кольцо уплотнительное

Каталожный номер:11210007

Комплект:1

Примечание:

№ на схеме:19

Наименование:Штуцер

Каталожный номер:11212386

Комплект:1

Примечание:

№ на схеме:20

Наименование:Кольцо уплотнительное

Каталожный номер:11212387

Комплект:1

Примечание:

№ на схеме:21

Наименование:Кольцо уплотнительное

Каталожный номер:11210006

Комплект:1

Примечание:

№ на схеме:22

Наименование:Штуцер

Каталожный номер:11212388

Комплект:1

Примечание:

№ на схеме:23

Наименование:Кольцо уплотнительное

Каталожный номер:11212387

Комплект:1

Примечание:

№ на схеме:24

Наименование:Кольцо уплотнительное

Каталожный номер:11210007

Комплект:1

Примечание:

№ на схеме:25

Наименование:Штуцер

Каталожный номер:11212389

Комплект:1

Примечание:

№ на схеме:26

Наименование:Кольцо уплотнительное

Каталожный номер:11212387

Комплект:1

Примечание:

№ на схеме:27

Наименование:Кольцо уплотнительное

Каталожный номер:11211982

Комплект:1

Примечание:

№ на схеме:28

Наименование:Штуцер

Каталожный номер:11212390

Комплект:1

Примечание:

№ на схеме:29

Наименование:Кольцо уплотнительное

Каталожный номер:11211903

Комплект:1

Примечание:

№ на схеме:30

Наименование:Кольцо уплотнительное

Каталожный номер:11210006

Комплект:1

Примечание:

№ на схеме:31

Наименование:Штуцер

Каталожный номер:11212391

Комплект:1

Примечание:

№ на схеме:32

Наименование:Кольцо уплотнительное

Каталожный номер:11211903

Комплект:1

Примечание:

№ на схеме:33

Наименование:Кольцо уплотнительное

Каталожный номер:11211982

Комплект:1

Примечание:

№ на схеме:34

Наименование:Штуцер

Каталожный номер:11212392

Комплект:1

Примечание:

№ на схеме:35

Наименование:Кольцо уплотнительное

Каталожный номер:11211903

Комплект:1

Примечание:

№ на схеме:36

Наименование:Кольцо уплотнительное

Каталожный номер:11210008

Комплект:1

Примечание:

№ на схеме:37

Наименование:Штуцер

Каталожный номер:11212393

Комплект:1

Примечание:

№ на схеме:38

Наименование:Кольцо уплотнительное

Каталожный номер:11212377

Комплект:1

Примечание:

№ на схеме:39

Наименование:Кольцо уплотнительное

Каталожный номер:11210007

Комплект:1

Примечание:

№ на схеме:40

Наименование:Штуцер

Каталожный номер:11212394

Комплект:1

Примечание:

№ на схеме:41

Наименование:Кольцо уплотнительное

Каталожный номер:11212377

Комплект:1

Примечание:

№ на схеме:42

Наименование:Кольцо уплотнительное

Каталожный номер:11211982

Комплект:1

Примечание:

№ на схеме:43

Наименование:Штуцер

Каталожный номер:11212395

Комплект:1

Примечание:

№ на схеме:44

Наименование:Кольцо уплотнительное

Каталожный номер:11212396

Комплект:1

Примечание:

№ на схеме:45

Наименование:Кольцо уплотнительное

Каталожный номер:11210007

Комплект:1

Примечание:

№ на схеме:46

Наименование:Штуцер

Каталожный номер:11212449

Комплект:1

Примечание:

№ на схеме:47

Наименование:Кольцо уплотнительное

Каталожный номер:11210007

Комплект:1

Примечание:

№ на схеме:48

Наименование:Кольцо уплотнительное

Каталожный номер:11211982

Комплект:1

Примечание:

№ на схеме:49

Наименование:Штуцер

Каталожный номер:11212450

Комплект:1

Примечание:

№ на схеме:50

Наименование:Кольцо уплотнительное

Каталожный номер:11210007

Комплект:1

Примечание:

№ на схеме:51

Наименование:Кольцо уплотнительное

Каталожный номер:11210009

Комплект:1

Примечание:

№ на схеме:52

Наименование:Штуцер

Каталожный номер:11212451

Комплект:1

Примечание:

№ на схеме:53

Наименование:Кольцо уплотнительное

Каталожный номер:11210114

Комплект:1

Примечание:

№ на схеме:54

Наименование:Кольцо уплотнительное

Каталожный номер:11210009

Комплект:1

Примечание:

№ на схеме:55

Наименование:Штуцер

Каталожный номер:11212452

Комплект:1

Примечание:

№ на схеме:56

Наименование:Кольцо уплотнительное

Каталожный номер:11210114

Комплект:1

Примечание:

№ на схеме:57

Наименование:Кольцо уплотнительное

Каталожный номер:11210008

Комплект:1

Примечание:

№ на схеме:58

Наименование:Штуцер

Каталожный номер:11212453

Комплект:1

Примечание:

№ на схеме:59

Наименование:Кольцо уплотнительное

Каталожный номер:11210114

Комплект:1

Примечание:

№ на схеме:60

Наименование:Кольцо уплотнительное

Каталожный номер:11212448

Комплект:1

Примечание:

№ на схеме:61

Наименование:Штуцер

Каталожный номер:11212454

Комплект:1

Примечание:

№ на схеме:62

Наименование:Кольцо уплотнительное

Каталожный номер:11210114

Комплект:1

Примечание:

№ на схеме:63

Наименование:Кольцо уплотнительное

Каталожный номер:11212448

Комплект:1

Примечание:

№ на схеме:64

Наименование:Штуцер

Каталожный номер:11212455

Комплект:1

Примечание:

№ на схеме:65

Наименование:Кольцо уплотнительное

Каталожный номер:11212381

Комплект:1

Примечание:

№ на схеме:66

Наименование:Кольцо уплотнительное

Каталожный номер:11212457

Комплект:1

Примечание:

№ на схеме:67

Наименование:Штуцер

Каталожный номер:11212456

Комплект:1

Примечание:

№ на схеме:68

Наименование:Кольцо уплотнительное

Каталожный номер:11212381

Комплект:1

Примечание:

№ на схеме:69

Наименование:Кольцо уплотнительное

Каталожный номер:11210006

Комплект:1

Примечание:

№ на схеме:70

Наименование:Штуцер

Каталожный номер:11212458

Комплект:1

Примечание:

№ на схеме:71

Наименование:Кольцо уплотнительное

Каталожный номер:11211903

Комплект:1

Примечание:

№ на схеме:72

Наименование:Кольцо уплотнительное

Каталожный номер:11210008

Комплект:1

Примечание:

№ на схеме:73

Наименование:Штуцер

Каталожный номер:11212459

Комплект:1

Примечание:

№ на схеме:74

Наименование:Кольцо уплотнительное

Каталожный номер:11211903

Комплект:1

Примечание:

№ на схеме:75

Наименование:Кольцо уплотнительное

Каталожный номер:11210009

Комплект:1

Примечание:

№ на схеме:76

Наименование:Штуцер

Каталожный номер:11212460

Комплект:1

Примечание:

№ на схеме:77

Наименование:Кольцо уплотнительное

Каталожный номер:11212396

Комплект:1

Примечание:

№ на схеме:78

Наименование:Кольцо уплотнительное

Каталожный номер:11210009

Комплект:1

Примечание:

№ на схеме:79

Наименование:Штуцер

Каталожный номер:11212461

Комплект:1

Примечание:

№ на схеме:80

Наименование:Кольцо уплотнительное

Каталожный номер:11212396

Комплект:1

Примечание:

№ на схеме:81

Наименование:Кольцо уплотнительное

Каталожный номер:11210009

Комплект:1

Примечание:

№ на схеме:82

Наименование:Штуцер

Каталожный номер:11212462

Комплект:1

Примечание:

№ на схеме:83

Наименование:Кольцо уплотнительное

Каталожный номер:11210114

Комплект:1

Примечание:

№ на схеме:84

Наименование:Кольцо уплотнительное

Каталожный номер:11210009

Комплект:1

Примечание:

№ на схеме:85

Наименование:Штуцер

Каталожный номер:11212463

Комплект:1

Примечание:

№ на схеме:86

Наименование:Кольцо уплотнительное

Каталожный номер:11212387

Комплект:1

Примечание:

№ на схеме:87

Наименование:Кольцо уплотнительное

Каталожный номер:11210006

Комплект:1

Примечание:

№ на схеме:88

Наименование:Штуцер

Каталожный номер:11212464

Комплект:1

Примечание:

№ на схеме:89

Наименование:Кольцо уплотнительное

Каталожный номер:11212387

Комплект:1

Примечание:

№ на схеме:90

Наименование:Кольцо уплотнительное

Каталожный номер:11212457

Комплект:1

Примечание:

№ на схеме:91

Наименование:Штуцер

Каталожный номер:11212465

Комплект:1

Примечание:

№ на схеме:92

Наименование:Кольцо уплотнительное

Каталожный номер:11212381

Комплект:1

Примечание:

№ на схеме:93

Наименование:Кольцо уплотнительное

Каталожный номер:11210006

Комплект:1

Примечание:

№ на схеме:94

Наименование:Штуцер

Каталожный номер:11212466

Комплект:1

Примечание:

№ на схеме:95

Наименование:Кольцо уплотнительное

Каталожный номер:11212387

Комплект:1

Примечание:

№ на схеме:96

Наименование:Кольцо уплотнительное

Каталожный номер:11210006

Комплект:1

Примечание:
