Каток верхний

Каток верхний

← Направляющее колесо гусеницы Каток нижний →

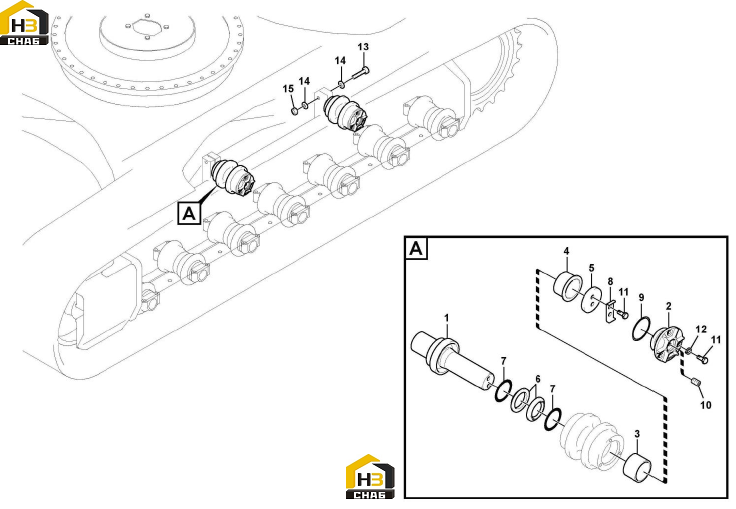

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Вал
Каталожный номер:11210795
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Крышка
Каталожный номер:11210796
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Втулка
Каталожный номер:11210689
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Втулка
Каталожный номер:11210691
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Пластина
Каталожный номер:11210797
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Планка ограничительная
Каталожный номер:11217648
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Кольцо уплотнительное
Каталожный номер:11217649
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Кронштейн
Каталожный номер:11210680
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Кольцо уплотнительное
Каталожный номер:11210178
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Заглушка
Каталожный номер:11210679
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Болт с шестигранной головкой
Каталожный номер:11210123
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Шайба пружины
Каталожный номер:11210064
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Болт с шестигранной головкой
Каталожный номер:11210163
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Шайба простая
Каталожный номер:11210200
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Гайка шестигранная
Каталожный номер:11210110
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Каток
Каталожный номер:11211270
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Комплект уплотнений
Каталожный номер:11211602
Комплект:1
Примечание:
