Батарея с крепежами

Батарея с крепежами

← Фланец крепежный воздуховода Замок зажигания с ключами →

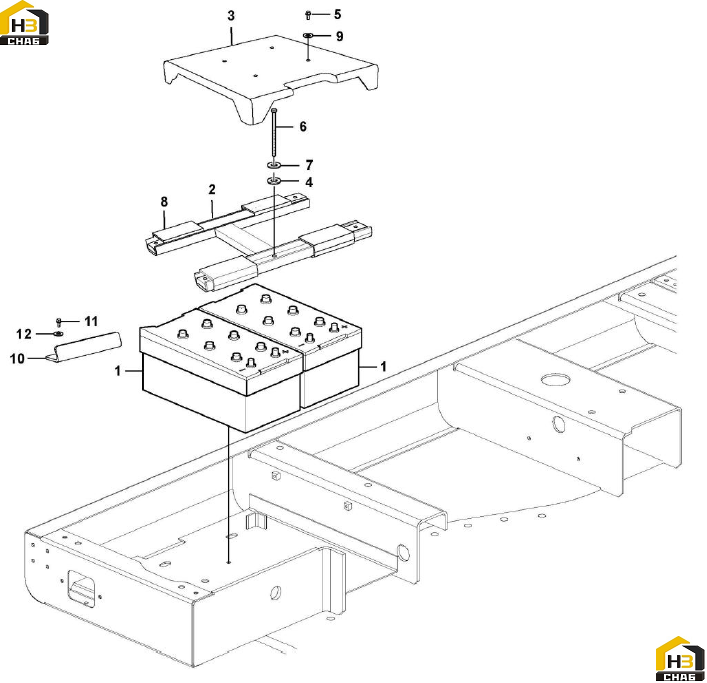

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Батарея
Каталожный номер:11216746
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Кронштейн
Каталожный номер:11217725
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Крышка аккумулятора
Каталожный номер:11217514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Шайба
Каталожный номер:11210059
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Болт крепежный фланца
Каталожный номер:11210036
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Болт крепежный
Каталожный номер:11214401
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Шайба пружины
Каталожный номер:11210065
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Крышка
Каталожный номер:11214402
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Шайба
Каталожный номер:11214460
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Кронштейн
Каталожный номер:11214403
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Болт с шестигранной головкой
Каталожный номер:11210122
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Шайба
Каталожный номер:11210068
Комплект:4
Примечание:
