Бак гидравлического масла

← Ярлык-лого наклеивающийся на кабину Кулак поворотный, клапан гидравлический →

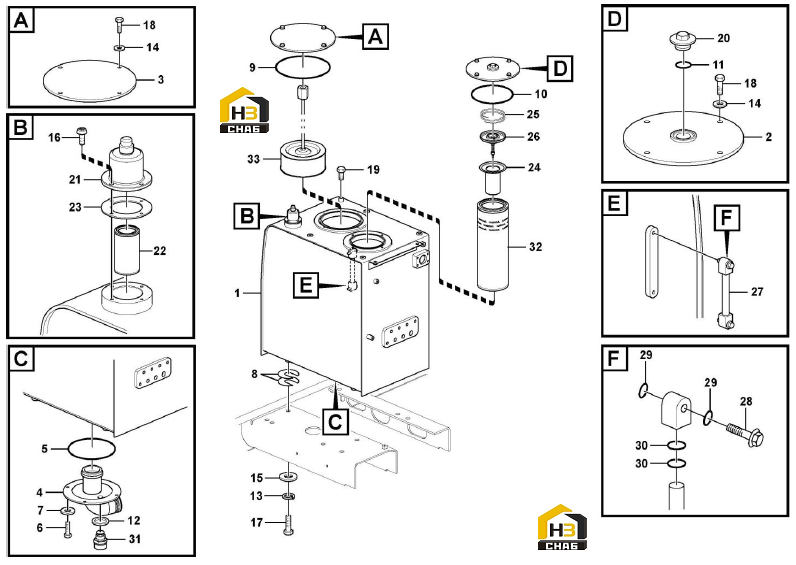

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Бак в сборе

Каталожный номер:11216690

Комплект:1

Примечание:

№ на схеме:2

Наименование:Крышка

Каталожный номер:11210687

Комплект:1

Примечание:

№ на схеме:3

Наименование:Крышка

Каталожный номер:11216691

Комплект:1

Примечание:

№ на схеме:4

Наименование:Крышка

Каталожный номер:11216692

Комплект:1

Примечание:

№ на схеме:5

Наименование:Кольцо уплотнительное

Каталожный номер:11210070

Комплект:1

Примечание:

№ на схеме:6

Наименование:Болт с шестигранной головкой

Каталожный номер:11210123

Комплект:4

Примечание:

№ на схеме:7

Наименование:Шайба простая

Каталожный номер:11210197

Комплект:4

Примечание:

№ на схеме:8

Наименование:Пластина

Каталожный номер:11211124

Комплект:5

Примечание:

№ на схеме:9

Наименование:Кольцо уплотнительное

Каталожный номер:11210070

Комплект:1

Примечание:

№ на схеме:10

Наименование:Кольцо уплотнительное

Каталожный номер:11210069

Комплект:1

Примечание:

№ на схеме:11

Наименование:Кольцо уплотнительное

Каталожный номер:11210176

Комплект:1

Примечание:

№ на схеме:12

Наименование:Прокладка

Каталожный номер:11210052

Комплект:1

Примечание:

№ на схеме:13

Наименование:Шайба пружины

Каталожный номер:11211638

Комплект:4

Примечание:

№ на схеме:14

Наименование:Шайба простая

Каталожный номер:11210197

Комплект:8

Примечание:

№ на схеме:15

Наименование:Шайба простая

Каталожный номер:11210200

Комплект:4

Примечание:

№ на схеме:16

Наименование:Болт крепежный

Каталожный номер:11210088

Комплект:4

Примечание:

№ на схеме:17

Наименование:Болт крепежный

Каталожный номер:11210195

Комплект:4

Примечание:

№ на схеме:18

Наименование:Болт с шестигранной головкой

Каталожный номер:11210123

Комплект:8

Примечание:

№ на схеме:19

Наименование:Болт с шестигранной головкой

Каталожный номер:11210188

Комплект:1

Примечание:

№ на схеме:20

Наименование:Заглушка

Каталожный номер:11210699

Комплект:1

Примечание:

№ на схеме:21

Наименование:Крышка колпак вентилирующая

Каталожный номер:11211280

Комплект:1

Примечание:

№ на схеме:22

Наименование:Фильтр

Каталожный номер:11210987

Комплект:1

Примечание:

№ на схеме:23

Наименование:Прокладка

Каталожный номер:11210558

Комплект:1

Примечание:

№ на схеме:24

Наименование:Вставка фильтра

Каталожный номер:11216973

Комплект:1

Примечание:

№ на схеме:25

Наименование:Пружина

Каталожный номер:11210664

Комплект:1

Примечание:

№ на схеме:26

Наименование:Клапан

Каталожный номер:11210663

Комплект:1

Примечание:

№ на схеме:27

Наименование:Прибор измерительный

Каталожный номер:11210686

Комплект:1

Примечание:

№ на схеме:28

Наименование:Болт крепежный

Каталожный номер:11210495

Комплект:2

Примечание:

№ на схеме:29

Наименование:Кольцо уплотнительное

Каталожный номер:11210132

Комплект:4

Примечание:

№ на схеме:30

Наименование:Кольцо уплотнительное

Каталожный номер:11210166

Комплект:4

Примечание:

№ на схеме:31

Наименование:Клапан

Каталожный номер:11210523

Комплект:1

Примечание:

№ на схеме:32

Наименование:Фильтр гидравлический

Каталожный номер:11211189

Комплект:1

Примечание:

№ на схеме:33

Наименование:Фильтр-сетка

Каталожный номер:11211244

Комплект:1

Примечание:
