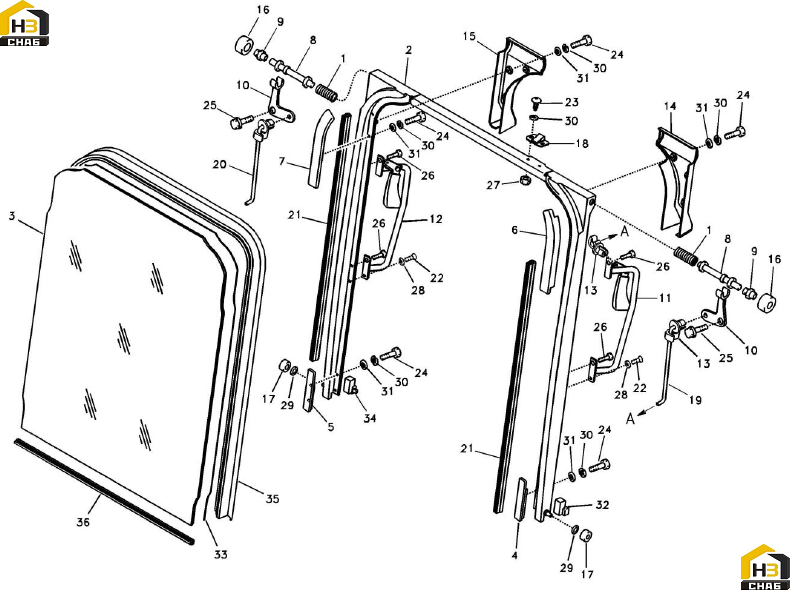

Ветровое стекло кабины

← Стекла кабины Сиденье оператора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Пружина

Каталожный номер:11210572

Комплект:2

Примечание:

№ на схеме:2

Наименование:Рама стекла

Каталожный номер:11210306

Комплект:1

Примечание:

№ на схеме:3

Наименование:Стекло

Каталожный номер:11211163

Комплект:1

Примечание:

№ на схеме:4

Наименование:Блок

Каталожный номер:11210307

Комплект:1

Примечание:

№ на схеме:5

Наименование:Блок

Каталожный номер:11210308

Комплект:1

Примечание:

№ на схеме:6

Наименование:Блок

Каталожный номер:11210309

Комплект:1

Примечание:

№ на схеме:7

Наименование:Блок

Каталожный номер:11210310

Комплект:1

Примечание:

№ на схеме:8

Наименование:Палец

Каталожный номер:11210755

Комплект:2

Примечание:

№ на схеме:9

Наименование:Втулка

Каталожный номер:11210311

Комплект:2

Примечание:

№ на схеме:10

Наименование:Кронштейн

Каталожный номер:11210312

Комплект:2

Примечание:

№ на схеме:11

Наименование:Поручень

Каталожный номер:11211214

Комплект:1

Примечание:

№ на схеме:12

Наименование:Поручень

Каталожный номер:11211215

Комплект:1

Примечание:

№ на схеме:13

Наименование:Разъем соединительный

Каталожный номер:11210313

Комплект:4

Примечание:

№ на схеме:14

Наименование:Крышка

Каталожный номер:11210314

Комплект:1

Примечание:

№ на схеме:15

Наименование:Крышка

Каталожный номер:11210315

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ролик

Каталожный номер:11210582

Комплект:2

Примечание:

№ на схеме:17

Наименование:Ролик

Каталожный номер:11210583

Комплект:2

Примечание:

№ на схеме:18

Наименование:Втулка

Каталожный номер:11210316

Комплект:1

Примечание:

№ на схеме:19

Наименование:Планка

Каталожный номер:11210332

Комплект:1

Примечание:

№ на схеме:20

Наименование:Планка

Каталожный номер:11210333

Комплект:1

Примечание:

№ на схеме:21

Наименование:Гидроизоляция

Каталожный номер:11210343

Комплект:2

Примечание:

№ на схеме:22

Наименование:Болт крепежный

Каталожный номер:11210089

Комплект:2

Примечание:

№ на схеме:23

Наименование:Болт крепежный

Каталожный номер:11210084

Комплект:2

Примечание:

№ на схеме:24

Наименование:Болт крепежный

Каталожный номер:11210085

Комплект:14

Примечание:

№ на схеме:25

Наименование:Болт крепежный фланца

Каталожный номер:11210074

Комплект:2

Примечание:

№ на схеме:26

Наименование:Болт с шестигранной головкой

Каталожный номер:11210095

Комплект:4

Примечание:

№ на схеме:27

Наименование:Гайка

Каталожный номер:11211038

Комплект:2

Примечание:

№ на схеме:28

Наименование:Шайба

Каталожный номер:11211040

Комплект:2

Примечание:

№ на схеме:29

Наименование:Шайба

Каталожный номер:11210058

Комплект:2

Примечание:

№ на схеме:30

Наименование:Шайба пружины

Каталожный номер:11210061

Комплект:16

Примечание:

№ на схеме:31

Наименование:Шайба

Каталожный номер:11210024

Комплект:14

Примечание:

№ на схеме:32

Наименование:Заглушка

Каталожный номер:11210515

Комплект:1

Примечание:

№ на схеме:33

Наименование:Уплотнение резиновое

Каталожный номер:11210500

Комплект:1

Примечание:

№ на схеме:34

Наименование:Заглушка

Каталожный номер:11210516

Комплект:1

Примечание:

№ на схеме:35

Наименование:Гидроизоляция

Каталожный номер:11210346

Комплект:1

Примечание:

№ на схеме:36

Наименование:Панель поддерживающая

Каталожный номер:11210406

Комплект:1

Примечание:

№ на схеме:37

Наименование:Рама стекла

Каталожный номер:11214644

Комплект:1

Примечание:
