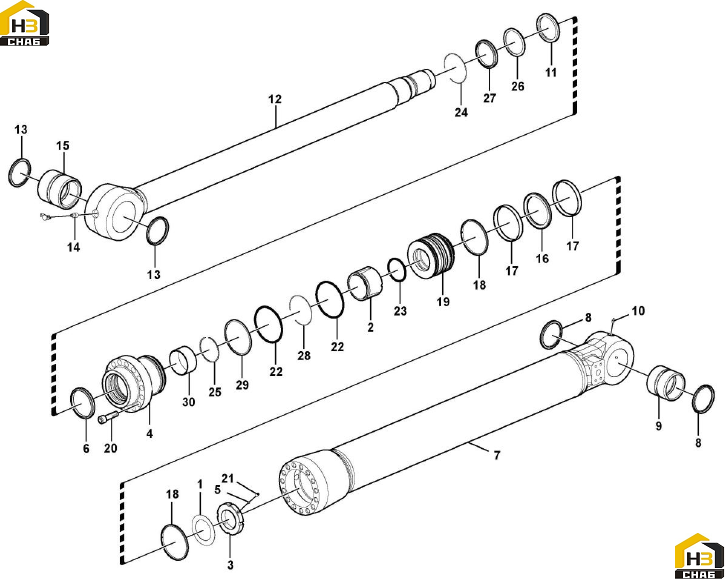

Цилиндр ковша

← Шатуны рукоятки Кольца уплотнительные (тип а) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Шайба зажимная

Каталожный номер:11211639

Комплект:1

Примечание:

№ на схеме:2

Наименование:Втулка резиновая

Каталожный номер:11211334

Комплект:1

Примечание:

№ на схеме:3

Наименование:Контргайка

Каталожный номер:11211342

Комплект:1

Примечание:

№ на схеме:4

Наименование:Kongbai (незаполненный)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:

№ на схеме:5

Наименование:Заглушка

Каталожный номер:11211340

Комплект:1

Примечание:

№ на схеме:6

Наименование:Планка ограничительная

Каталожный номер:11211343

Комплект:1

Примечание:

№ на схеме:7

Наименование:Kongbai (незаполненный)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:

№ на схеме:8

Наименование:Кольцо уплотнительное

Каталожный номер:11210281

Комплект:2

Примечание:

№ на схеме:9

Наименование:Втулка

Каталожный номер:11211805

Комплект:1

Примечание:

№ на схеме:10

Наименование:Штуцер

Каталожный номер:11211769

Комплект:1

Примечание:

№ на схеме:11

Наименование:Кольцо

Каталожный номер:11211797

Комплект:1

Примечание:

№ на схеме:12

Наименование:Планка

Каталожный номер:11210881

Комплект:1

Примечание:

№ на схеме:13

Наименование:Кольцо уплотнительное

Каталожный номер:11210281

Комплект:2

Примечание:

№ на схеме:14

Наименование:Штуцер

Каталожный номер:11211769

Комплект:1

Примечание:

№ на схеме:15

Наименование:Втулка

Каталожный номер:11210505

Комплект:1

Примечание:

№ на схеме:16

Наименование:Уплотнение поршня

Каталожный номер:11210420

Комплект:1

Примечание:

№ на схеме:17

Наименование:Кольцо износостойкое

Каталожный номер:11211782

Комплект:2

Примечание:

№ на схеме:18

Наименование:Планка ограничительная

Каталожный номер:11211799

Комплект:2

Примечание:

№ на схеме:19

Наименование:Поршень

Каталожный номер:11210433

Комплект:1

Примечание:

№ на схеме:20

Наименование:Болт с шестигранной головкой

Каталожный номер:11210053

Комплект:12

Примечание:

№ на схеме:21

Наименование:Болт регулировочный

Каталожный номер:11210072

Комплект:1

Примечание:

№ на схеме:22

Наименование:Кольцо уплотнительное

Каталожный номер:11210180

Комплект:2

Примечание:

№ на схеме:23

Наименование:Кольцо уплотнительное

Каталожный номер:11210177

Комплект:1

Примечание:

№ на схеме:24

Наименование:Кольцо стопорное

Каталожный номер:11210181

Комплект:1

Примечание:

№ на схеме:25

Наименование:Кольцо стопорное

Каталожный номер:11211774

Комплект:1

Примечание:

№ на схеме:26

Наименование:Планка ограничительная

Каталожный номер:11211776

Комплект:1

Примечание:

№ на схеме:27

Наименование:Кольцо уплотнительное

Каталожный номер:11211778

Комплект:1

Примечание:

№ на схеме:28

Наименование:Кольцо

Каталожный номер:11211794

Комплект:1

Примечание:

№ на схеме:29

Наименование:Кольцо

Каталожный номер:11211790

Комплект:1

Примечание:

№ на схеме:30

Наименование:Втулка

Каталожный номер:11211803

Комплект:1

Примечание:

№ на схеме:31

Наименование:Комплект уплотнений

Каталожный номер:11210966

Комплект:1

Примечание:

№ на схеме:32

Наименование:Цилиндр ковша

Каталожный номер:11211302

Комплект:1

Примечание:
