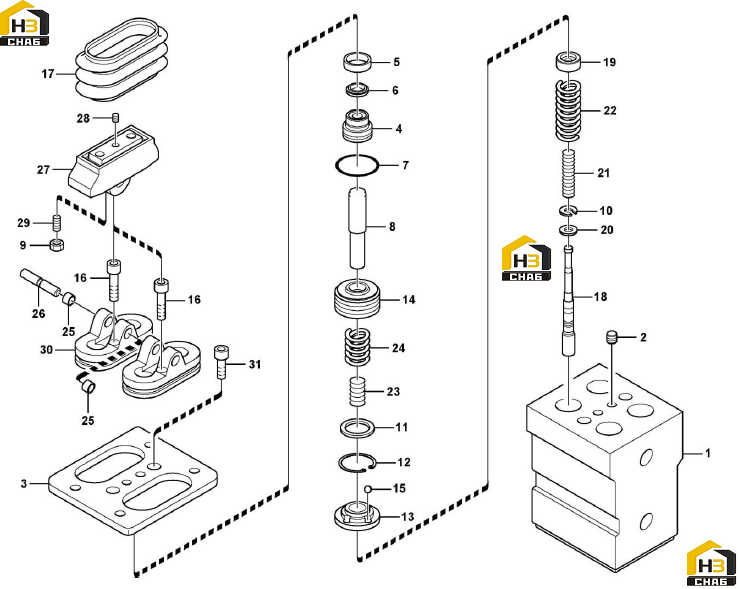

Педаль клапана дистанционного управления (двигатель)

← Педаль клапана дистанционного управления Система сервопривода, рычаг переключения передач →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Kongbai (незаполненный)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:

№ на схеме:2

Наименование:Заглушка

Каталожный номер:11211417

Комплект:2

Примечание:

№ на схеме:3

Наименование:Планка соединительная

Каталожный номер:11210487

Комплект:1

Примечание:

№ на схеме:4

Наименование:Заглушка

Каталожный номер:11210488

Комплект:4

Примечание:

№ на схеме:5

Наименование:Фитинг

Каталожный номер:11211561

Комплект:4

Примечание:

№ на схеме:6

Наименование:Кольцо уплотнительное

Каталожный номер:11211577

Комплект:4

Примечание:

№ на схеме:7

Наименование:Кольцо уплотнительное

Каталожный номер:11211575

Комплект:4

Примечание:

№ на схеме:8

Наименование:Планка

Каталожный номер:11210486

Комплект:4

Примечание:

№ на схеме:9

Наименование:Гайка

Каталожный номер:11211503

Комплект:4

Примечание:

№ на схеме:10

Наименование:Шайба

Каталожный номер:11211509

Комплект:4

Примечание:

№ на схеме:11

Наименование:Сальник

Каталожный номер:11211562

Комплект:4

Примечание:

№ на схеме:12

Наименование:Комплект стопорных колец

Каталожный номер:11211563

Комплект:4

Примечание:

№ на схеме:13

Наименование:Втулка

Каталожный номер:11211570

Комплект:4

Примечание:

№ на схеме:14

Наименование:Поршень

Каталожный номер:11211569

Комплект:4

Примечание:

№ на схеме:15

Наименование:Шарик

Каталожный номер:11211540

Комплект:12

Примечание:

№ на схеме:16

Наименование:Болт крепежный

Каталожный номер:11211567

Комплект:2

Примечание:

№ на схеме:17

Наименование:Кожух

Каталожный номер:11211506

Комплект:2

Примечание:

№ на схеме:18

Наименование:Палец-штифт

Каталожный номер:11210485

Комплект:4

Примечание:

№ на схеме:19

Наименование:Заглушка пружинная

Каталожный номер:11210484

Комплект:4

Примечание:

№ на схеме:20

Наименование:Шайба

Каталожный номер:11211501

Комплект:4

Примечание:

№ на схеме:21

Наименование:Пружина

Каталожный номер:11211508

Комплект:4

Примечание:

№ на схеме:22

Наименование:Пружина

Каталожный номер:11211507

Комплект:4

Примечание:

№ на схеме:23

Наименование:Пружина

Каталожный номер:11211564

Комплект:4

Примечание:

№ на схеме:24

Наименование:Пружина

Каталожный номер:11211565

Комплект:4

Примечание:

№ на схеме:25

Наименование:Втулка

Каталожный номер:11211599

Комплект:4

Примечание:

№ на схеме:26

Наименование:Вал приводной

Каталожный номер:11211502

Комплект:2

Примечание:

№ на схеме:27

Наименование:Корпус

Каталожный номер:11211504

Комплект:2

Примечание:

№ на схеме:28

Наименование:Болт крепежный

Каталожный номер:11211601

Комплект:2

Примечание:

№ на схеме:29

Наименование:Болт крепежный

Каталожный номер:11211505

Комплект:4

Примечание:

№ на схеме:30

Наименование:Крышка

Каталожный номер:11210489

Комплект:2

Примечание:

№ на схеме:31

Наименование:Болт крепежный

Каталожный номер:11211609

Комплект:2

Примечание:

№ на схеме:32

Наименование:Комплект уплотнений

Каталожный номер:11211566

Комплект:1

Примечание:

№ на схеме:33

Наименование:Педаль

Каталожный номер:11214283

Комплект:1

Примечание:
