Крепежные средства ковша

Крепежные средства ковша

← Гидроцилиндр ковша Пальцы ковша →

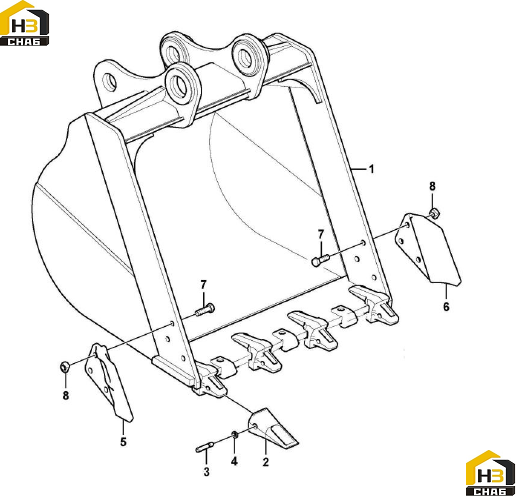

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Ковш
Каталожный номер:26180005922
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Зуб
Каталожный номер:11217130
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Палец
Каталожный номер:11210768
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Шайба
Каталожный номер:11210753
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Пластина
Каталожный номер:11217426
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Пластина
Каталожный номер:11217425
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Болт с шестигранной головкой
Каталожный номер:11211607
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Гайка
Каталожный номер:11211626
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Адаптер
Каталожный номер:11217129
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Пластина
Каталожный номер:26180005941
Комплект:1
Примечание:
